Duschkabine richtig ausmessen: vom Raum zum Bestellmaß
Bestellfähige Maße einer Duschkabine aufnehmen und erkennen, wann Wandlot, Bodenverlauf oder Einbausituation eine fachliche Prüfung erfordern.
Die kurze Antwort
Wie messen Sie eine Duschkabine zuverlässig aus?

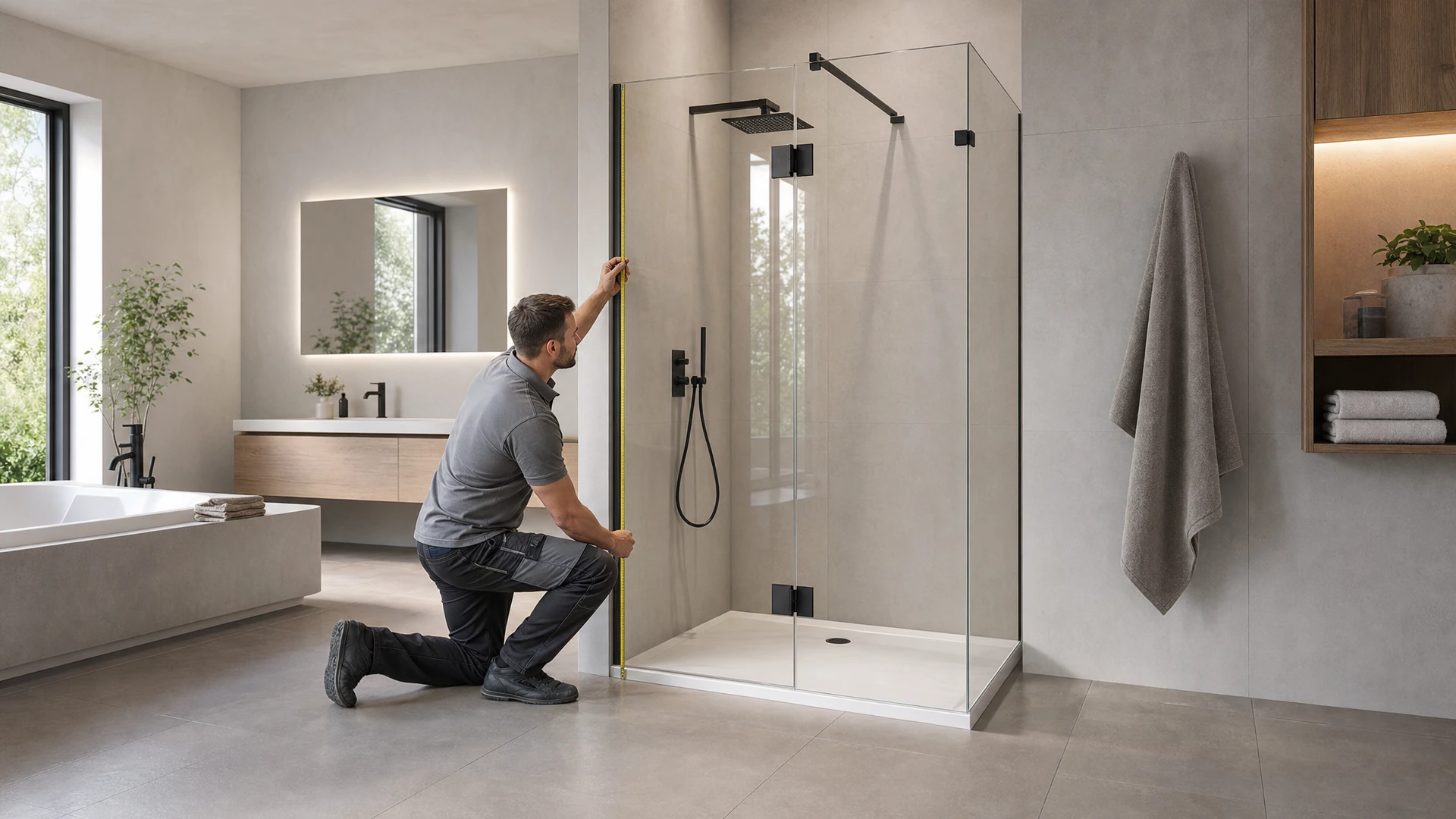

Messen Sie erst nach Abschluss von Fliesen, Fugen, Duschtasse und Boden. Nehmen Sie Breiten und Höhen an mehreren Stellen auf, prüfen Sie Wandlot und Bodenverlauf und ordnen Sie jeden Wert einer Referenzlinie zu. Ziehen Sie systemabhängige Abstände oder Toleranzen nicht pauschal selbst ab: Das konkrete Produkt bestimmt, welche Angaben als Bestellmaß gelten. Bei schiefen Wänden, Gefälle, Sonderkonturen oder ungeklärten Anschlüssen muss die Situation vor der Bestellung fachlich geprüft werden.
Messen Sie zuerst die fertige Fläche, kontrollieren Sie danach die Abweichungen und geben Sie erst dann die Produktwerte in den Konfigurator ein.
Das Fünf-Felder-Protokoll
Welche Angaben gehören in das Aufmaß?
Ein belastbares Aufmaß verbindet Referenzlinie, Messwert, Abweichung, Bauteil und offene Frage. So bleibt später nachvollziehbar, welches Maß sich auf welche Wand, Kante oder Aufstelllinie bezieht.
- Fläche: Erst messen, wenn Wand, Boden, Fliesen und Fugen fertig sind.

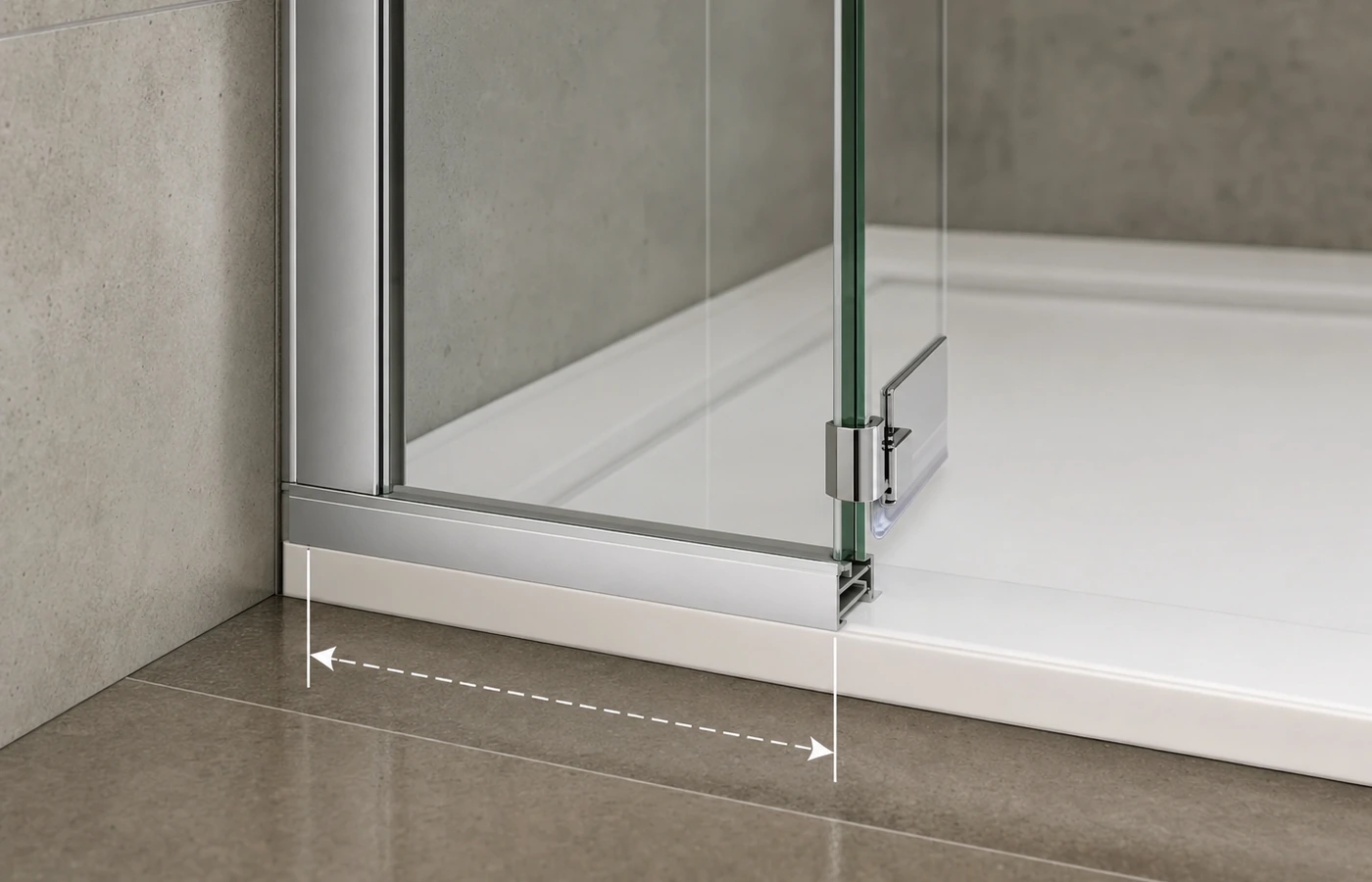

- Breite: Unten, mittig und oben aufnehmen; bei einer Nische beide Wandseiten prüfen.
- Höhe: An den relevanten Wandpositionen bis zur fertigen Bodenlinie messen.
- Abweichung: Wandlot, Winkel, Gefälle, Vorsprünge und mögliche Kollisionen dokumentieren.
- Freigabe: Konkretes System, Maßskizze und offene Punkte vor der Bestellung kontrollieren.
Bauformen getrennt prüfen
Welche Maße braucht die jeweilige Einbausituation?

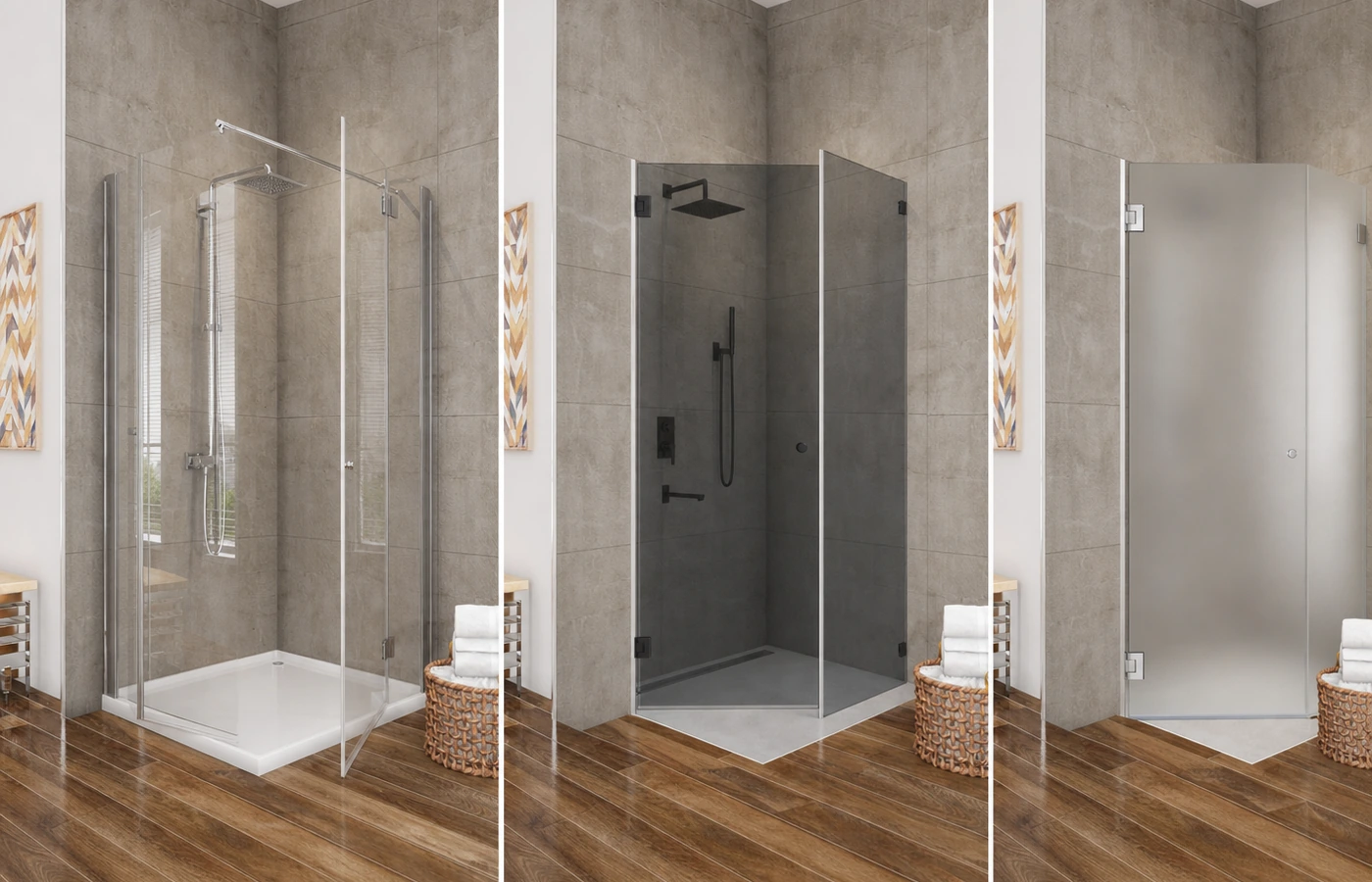

Eine Nischentür braucht lichte Breite, Höhe, Wandlot und Bodenlinie. Bei einer Eckdusche kommen beide Schenkel, Winkel, Aufstelllinie und Einstieg hinzu. Eine Walk-in-Lösung verlangt Glasbreite, Gesamttiefe, Spritzrichtung und den möglichen Laufweg. Beim Badewannenaufsatz sind Wannenrand, Auflagefläche, Armaturen und Schwenkbereich entscheidend.
Je nach System werden Profile, Dichtungen, Beschläge und Montageabstände nach Herstellerangabe berücksichtigt. Geben Sie deshalb genau die Werte ein, die die Produktzeichnung oder der Konfigurator verlangt. Bei Sonderformen ist eine technische Zeichnung wichtiger als ein geschätzter Abzug.
Duschkabine nach dem geprüften Maß auswählen
Stoppsignale vor der Bestellung
Wann reicht ein Eigenaufmaß nicht aus?
Rohbaumaße, nur ein einzelner Breitenwert und selbst gewählte Abzüge reichen nicht für eine belastbare Maßbestellung. Auch bei spiegelnden Flächen, schrägem Ansetzen oder unklaren Anschlüssen braucht der Wert eine Plausibilitätskontrolle.
- Die fertigen Flächen sind noch nicht hergestellt.
- Wandlot, Bodenverlauf oder Ausschnitte sind unklar.
- Das konkrete Produktsystem und seine Maßskizze fehlen.
Kontrolle vor der Freigabe
Welche Fehler sollten Sie vor dem Bestellen vermeiden?

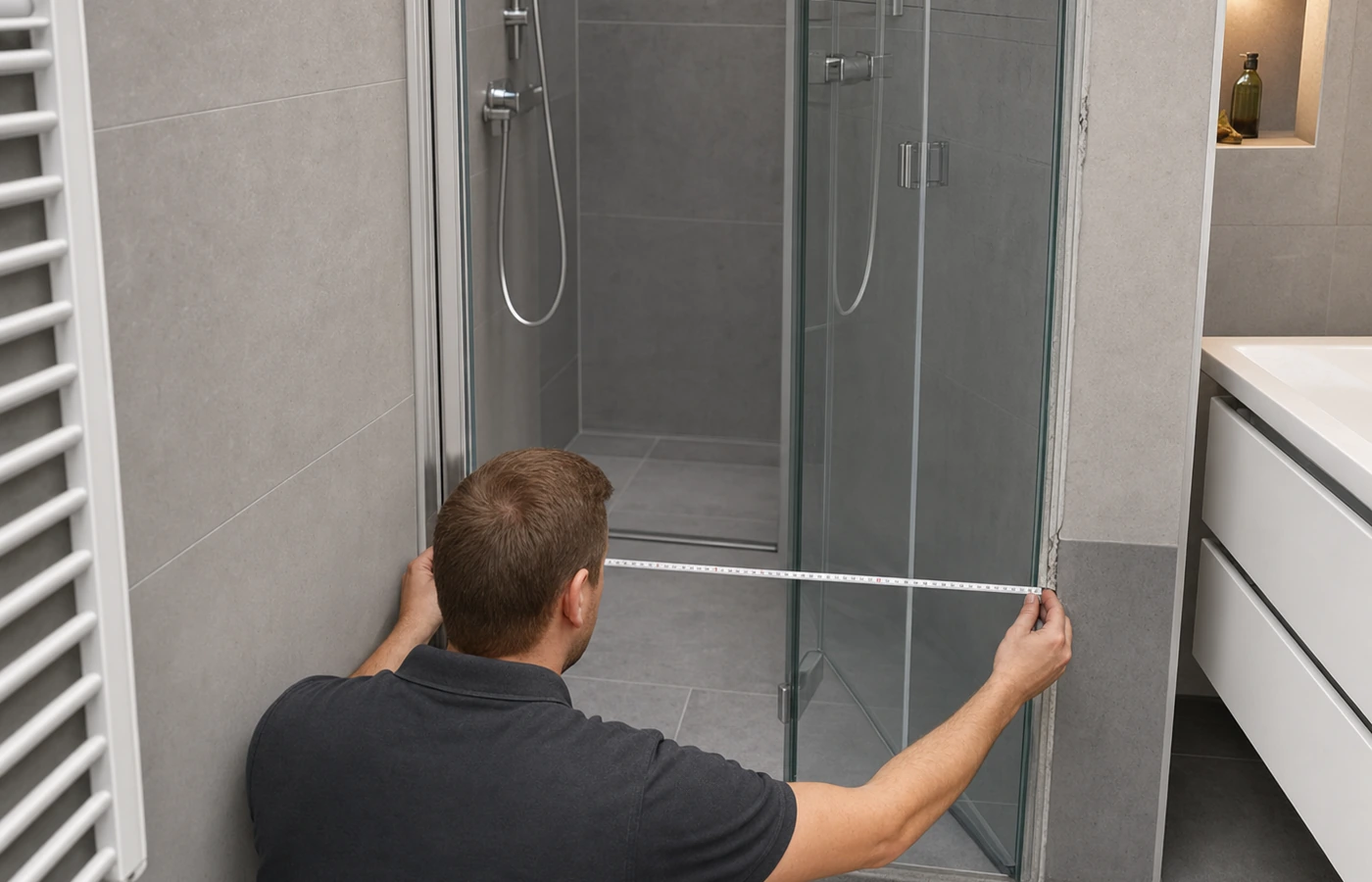

Kontrollieren Sie, ob alle Maße von derselben Außenansicht aus dokumentiert sind, ob die Referenzlinie eindeutig ist und ob Türen, Festteile, Bohrungen und Ausschnitte zur Zeichnung passen. Wenn der trockene Laufweg oder die Bedienrichtung nicht plausibel sind, stoppen Sie die Bestellung.
Ein Foto von Übersicht und Detail kann Vorsprünge, Wannenränder, Fliesenkanten und mögliche Kollisionen sichtbar machen. Fotos ersetzen keine Messung, helfen aber bei der Rückfrage mit Beratung oder Montage.
Nehmen Sie sich für die Kontrolle ausreichend Zeit: Prüfen Sie zuerst, ob die fertigen Flächen und die geplante Aufstelllinie zusammenpassen. Danach vergleichen Sie Breite, Höhe und Wandlot mit der Zeichnung des konkreten Systems. Bei einer Nische wird die engste Stelle wichtiger als der schönste Einzelwert; bei einer Ecke müssen beide Schenkel und der Winkel zusammen betrachtet werden. Bei einer Walk-in-Dusche entscheidet zusätzlich die Tiefe über Spritzschutz und trockenen Laufweg. Dokumentieren Sie Abweichungen mit Blickrichtung und Messort, damit eine Rückfrage nicht auf Vermutungen beruht. Wenn ein Maß nicht plausibel wirkt, halten Sie die Bestellung an, statt eigenständig Profile, Dichtungen oder Montageabstände abzuziehen. Die Produktzeichnung beschreibt, welche Referenzlinie für die Eingabe gilt. Ein vollständiges Aufmaß ist deshalb nicht nur eine Reihe von Zahlen, sondern eine nachvollziehbare Zuordnung von Raum, Bauteil, Messpunkt und Entscheidung.
Achten Sie außerdem auf die Richtung, aus der die Zeichnung gelesen wird. Ein Maß kann an der Wand korrekt sein und trotzdem falsch in den Konfigurator gelangen, wenn Innen- und Außenansicht vertauscht wurden. Markieren Sie deshalb die Sichtseite, die Festteilseite und die Öffnungsrichtung direkt auf der Skizze. Bei einer Tür neben WC, Waschtisch oder Heizkörper gehört der Bewegungsraum zur Kontrolle. Bei einer bodengleichen Dusche sind Gefälle, Entwässerung und Spritzrichtung zusätzliche Grenzen. Diese Prüfung beantwortet nicht nur, ob ein Maß technisch vorhanden ist, sondern ob die geplante Dusche im Alltag erreichbar, bedienbar und trocken nutzbar bleibt. Wo die Einbausituation nicht eindeutig ist, sollte die Beratung vor der Bestellung die offenen Punkte anhand von Fotos, Skizze und Messwerten klären.
Nächste Fachwege
Wie geht es nach dem Aufmaß weiter?
Nach der Maßprüfung können Glasoptik, Glasstärke, Pflegeaufwand und Montagevoraussetzungen passend zur Einbausituation bewertet werden. Wenn die Messung vollständig ist, führen die nächsten Fachwege vom geprüften Maß zur passenden Ausstattung.
Für den nächsten Schritt führen Links zu Duschglas Design auswählen und zur Glasstärkeprüfung.
Auch Nano-Versiegelung für Duschglas und Montagevoraussetzungen können danach gezielt geprüft werden.
