Barn-Line Holzschiebetür montieren Schiene, Laufwagen und 30-mm-MDF-Türblatt richtig ausrichten
Der Barn-Line-Beschlag wird bei den angebotenen Holzschiebetüren direkt mit dem 30 mm starken MDF-Türblatt eingesetzt. Entscheidend sind ein tragfähiger Wandaufbau, die exakte Montagehöhe, eine waagerechte Laufschiene, korrekt befestigte Laufwagen und eine sauber eingestellte Bodenführung.
Bis 100 kg Türgewicht
Der Barn-Line-Holzschiebetürbeschlag ist laut Hersteller für ein maximales Türgewicht von 100 kg ausgelegt.
2000 oder 2400 mm Schiene
Die Laufschiene wird abhängig von Türblattbreite und Laufweg in 2000 oder 2400 mm Länge eingesetzt.
30 mm MDF direkt montiert
Das 30-mm-MDF-Türblatt wird ohne Adapter oder zusätzliche Distanzierung verwendet. Durch die geringere Türblattstärke vergrößert sich lediglich der Abstand zur Wand.
Wie ist das Barn-Line-System aufgebaut?
Das System besteht aus einer sichtbar vor der Wand verlaufenden schwarzen Laufschiene, zwei Laufwagen, zwei Stoppern, einer Bodenführung und mehreren Wandbefestigungen.
Die Laufwagen werden direkt am MDF-Türblatt befestigt. Weil die Technik sichtbar bleibt, fallen ungleich gesetzte Befestigungen, eine schiefe Schiene oder unterschiedlich ausgerichtete Laufwagen sofort auf.
2000 beziehungsweise 2400 mm Laufschiene, zwei Laufwagen, eine Bodenführung, zwei Stopper sowie fünf beziehungsweise sechs Wandbefestigungen.
Technische Herstellerdaten im Überblick
| Technischer Wert | Herstellerangabe | Bedeutung für die Montage |
|---|---|---|
| Maximales Türgewicht | 100 kg | Türblatt und Beschlag dürfen diese Belastungsgrenze nicht überschreiten |
| Laufschienenlänge | 2000 oder 2400 mm | Passend zu Türblattbreite und erforderlichem Laufweg auswählen |
| Montagehöhe | Türhöhe + 43 mm | Vom fertigen Fußboden aus messen |
| Bodenabstand | 10 mm | Das Türblatt läuft frei über dem fertigen Boden |
| Erster Befestigungspunkt | 40 mm | Empfohlener Ausgangspunkt für die Schienenposition |
| Befestigungsraster | überwiegend 450 mm | Wandbefestigungen gleichmäßig entlang der Schiene verteilen |
Wandabstand bei 30 mm MDF richtig einordnen
Die Herstellerzeichnung zeigt die Geometrie für 35, 40 und 45 mm starke Holztüren. Mit zunehmender Türblattstärke verringert sich der Abstand zwischen Türblatt und Wand jeweils entsprechend.
Das im Shop eingesetzte 30-mm-MDF-Türblatt wird ohne Adapter montiert. Gegenüber der dargestellten 35-mm-Tür erhöht sich der Abstand zur Wand deshalb um etwa 5 mm. Aus der Maßreihe ergibt sich für die wandseitige Türblattfläche ein Abstand von ungefähr 19,3 mm.
Dieser Abstand muss gemeinsam mit Sockelleiste, vorstehender Zarge, Griff und Bodenführung betrachtet werden. Er entsteht aus der Beschlaggeometrie und der geringeren Türblattstärke.
Montagehöhe bestimmen
Die Herstellerzeichnung gibt für die vertikale Position das Richtmaß Türhöhe + 43 mm vor. Gemessen wird ab der Oberkante des fertigen Bodenbelags.
Bei einem Türblatt mit 2050 mm Höhe ergibt sich damit ein Montagebezug von 2093 mm. Bei 2150 mm Türhöhe sind es 2193 mm und bei 2250 mm Türhöhe 2293 mm.
- Erst nach Fertigstellung des Bodenaufbaus messen.
- Türblatthöhe des tatsächlich bestellten Modells verwenden.
- Den vorgesehenen Bodenabstand von 10 mm kontrollieren.
- Die gesamte Schiene mit einer langen Wasserwaage ausrichten.
- Alle Maße vor dem Bohren ein zweites Mal prüfen.
Schienenlänge und Wandbefestigungen
| Schienenlänge | Anzahl Wandbefestigungen | Raster laut Herstellerzeichnung |
|---|---|---|
| 2000 mm | 5 | 100 mm Randabstand, dazwischen jeweils etwa 450 mm |
| 2400 mm | 6 | 75 mm Randabstand, dazwischen jeweils etwa 450 mm |
Die Schiene wird als Wandmontage ausgeführt. Die Befestigungsmittel müssen passend zum vorhandenen Wandbaustoff gewählt werden.
Tragfähigen Wandaufbau prüfen
Beton und tragfähiges Mauerwerk bieten bei geeigneten Befestigungsmitteln eine gute Grundlage. Bei Trockenbau darf die Schiene nicht nur an der Gipskartonplatte befestigt werden.
Hinter der Beplankung muss sich eine belastbare Unterkonstruktion oder Verstärkung befinden, die alle Wandbefestigungen sicher aufnimmt. Die Prüfung ist besonders wichtig, weil Türgewicht und dynamische Kräfte beim Öffnen und Schließen auf die Schiene wirken.
Barn-Line Schritt für Schritt montieren
1. Einbausituation prüfen
Öffnung, Türblattmaß, Überdeckung, Laufweg, Wandaufbau und fertige Bodenhöhe kontrollieren.
2. Montagehöhe markieren
Türhöhe plus 43 mm ab fertigem Fußboden anzeichnen.
3. Befestigungspunkte übertragen
Randabstände und 450-mm-Raster passend zur Schienenlänge auf die Wand übertragen.
4. Laufschiene befestigen
Mit baustoffgerechten Befestigungsmitteln absolut waagerecht montieren.
5. Laufwagen montieren
Beide Laufwagen symmetrisch und exakt am 30-mm-MDF-Türblatt befestigen.
6. Türblatt einhängen
Das Türblatt mit mindestens zwei Personen einsetzen und den freien Lauf kontrollieren.
Laufwagen am MDF-Türblatt ausrichten
Die beiden Laufwagen werden auf der sichtbaren Türblattseite befestigt. Ihr Abstand und ihre Höhe müssen exakt übereinstimmen, damit das Türblatt lotrecht hängt und beide Rollen gleichmäßig tragen.
Vor dem endgültigen Festziehen sollte kontrolliert werden, ob beide Laufwagen parallel zur Türkante stehen und die Befestigungen vollständig im tragfähigen Bereich des Türblatts sitzen.
Bei der Barn-Line sind Montageabweichungen nicht durch eine Abdeckung verborgen. Symmetrie und saubere Schraubenpositionen sind daher technisch und optisch wichtig.
Türblatt einhängen und Lauf prüfen
Das 30-mm-MDF-Türblatt sollte aufgrund seiner Größe und seines Gewichts von mindestens zwei Personen eingehängt werden. Nach dem Einsetzen wird die Tür langsam über den vollständigen Laufweg bewegt.
- Türblatt hängt senkrecht und ohne Verdrehung.
- Beide Rollen liegen gleichmäßig auf der Schiene.
- Das Türblatt läuft ohne Ruckeln oder Verkanten.
- Der Abstand zur Wand bleibt über den gesamten Laufweg gleich.
- Das Türblatt streift weder Zarge noch Sockelleiste.
Stopper einstellen
Die beiden Stopper begrenzen die geöffnete und die geschlossene Endposition. In geschlossener Stellung muss die Tür die Öffnung ausreichend überdecken. In geöffneter Stellung soll der Durchgang möglichst vollständig freigegeben werden.
Der Griffüberstand muss dabei berücksichtigt werden. Eine Griffstange darf weder an Wand noch an Zarge anschlagen. Erst nach der genauen Einstellung werden die Stopper endgültig fixiert.
Bodenführung montieren
Die Bodenführung stabilisiert das Türblatt im unteren Bereich und verhindert seitliches Pendeln. Sie wird so positioniert, dass das Türblatt in geschlossener und geöffneter Stellung zuverlässig geführt bleibt.
Die Führung darf nicht klemmen. Gleichzeitig darf das Spiel nicht so groß sein, dass sich die Tür seitlich deutlich bewegen kann. Bei der Ausrichtung ist der durch das 30-mm-Türblatt entstehende Wandabstand zu berücksichtigen.
Griff und Laufweg mitplanen
Eine Griffstange steht aus der Türfläche hervor und kann den maximalen Laufweg begrenzen. Eine flache Griffmuschel benötigt weniger Wandabstand. Läuft die Tür weit hinter eine Wandkante, kann zusätzlich eine stirnseitige Einlaufmuschel erforderlich sein.
Die unterschiedlichen Lösungen erklärt der Ratgeber Griffe und Einlaufmuscheln für Holzschiebetüren.
Zweiflügelige Barn-Line ausrichten
Bei einer zweiflügeligen Anlage erhält jedes Türblatt einen eigenen Beschlag. Die beiden Schienen werden in der Mitte Stoß an Stoß montiert.
Beide Schienen müssen exakt auf derselben Höhe liegen. Schon geringe Abweichungen führen dazu, dass die Türblätter am Mittelstoß versetzt zusammentreffen.
Mehr zur Flügelteilung und zum beidseitigen Laufweg finden Sie unter zweiflügelige Holzschiebetür planen.
Typische Montagefehler vermeiden
| Fehler | Folge | Bessere Lösung |
|---|---|---|
| Falsches Datenblatt oder anderes Rollenmodell verwendet | Bohrbild und Wandabstand stimmen nicht | Nur die technische Zeichnung des tatsächlich gelieferten Barn-Line-Beschlags verwenden |
| Schiene nicht waagerecht | Tür läuft selbstständig in eine Richtung | Über die gesamte Länge exakt ausrichten |
| Montagehöhe falsch angesetzt | Tür schleift oder hängt zu hoch | Türhöhe + 43 mm ab fertigem Boden verwenden |
| 30-mm-Türblatt wie 35-mm-Tür eingeordnet | Wandabstand wird unterschätzt | Bei 30 mm den um etwa 5 mm größeren Abstand berücksichtigen |
| Trockenbau ohne Verstärkung | Befestigung kann sich lösen | Tragende Unterkonstruktion vorsehen |
| Bodenführung nicht auf Wandabstand abgestimmt | Tür klemmt oder pendelt | Führung nach dem Einhängen exakt positionieren |
Passende Barn-Line-Holzschiebetüren
Barn-Line Eiche und WeißEinflügelige 30-mm-MDF-Schiebetür mit heller Kante und sichtbarer schwarzer Technik.

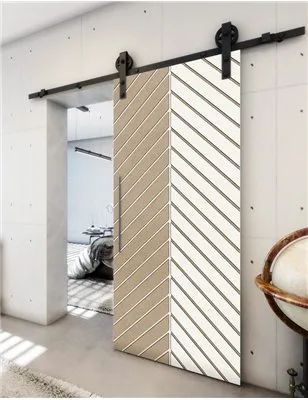

Barn-Line Hell-Dunkel-MixMarkantes Druckmotiv in Verbindung mit offenem schwarzem Beschlag.
Barn-Line Eiche zweiflügeligZwei MDF-Türblätter mit getrennten, mittig ausgerichteten Beschlagsystemen. Barn-Line-Holzschiebetür auswählen
Türblattmaß, Wandaufbau, Laufweg und Griff prüfen und anschließend die passende Barn-Line-Ausführung konfigurieren.
Holzschiebetüren ansehenWeitere Planungshilfen für Holzschiebetüren
Die interne Linkstruktur führt von der Barn-Line-Montage gezielt zu Maß, Material, Komplettset, Griffen, Gestaltung, Pflege und Kosten.
Häufige Fragen zur Barn-Line-Montage
Wie hoch wird die Barn-Line-Schiene montiert?
Die technische Zeichnung nennt als Richtmaß Türhöhe plus 43 mm, gemessen ab dem fertigen Fußboden.
Wie groß ist der Bodenabstand?
Für das Türblatt ist ein Bodenabstand von etwa 10 mm vorgesehen.
Wie groß ist der Wandabstand bei 30 mm MDF?
Das 30-mm-Türblatt wird ohne Adapter montiert. Gegenüber der dargestellten 35-mm-Tür erhöht sich der Abstand um etwa 5 mm; aus der Maßreihe ergibt sich ungefähr 19,3 mm zwischen wandseitiger Türblattfläche und Wand.
Wie schwer darf die Barn-Line-Holzschiebetür sein?
Der Beschlag ist laut Hersteller für ein maximales Türgewicht von 100 kg ausgelegt.
Kann die Barn-Line an einer Trockenbauwand montiert werden?
Ja, wenn sich hinter der Beplankung eine ausreichend tragfähige Unterkonstruktion befindet. Die Gipskartonplatte allein reicht nicht aus.
Wie wird eine zweiflügelige Barn-Line montiert?
Jeder Flügel erhält einen eigenen Beschlag. Die beiden Laufschienen werden mittig Stoß an Stoß und exakt auf gleicher Höhe ausgerichtet.
