Schenkelmaß bei Duschkabinen richtig messen

Wie folgt das Schenkelmaß der fertigen Wand?

Ein Schenkel beginnt an der fertigen Innenecke und verläuft entlang einer fertigen Wand bis zum geplanten äußeren Ende der Duschkabine. Eine Eckdusche besitzt zwei solche Strecken. Sie werden getrennt und eindeutig als links und rechts oder nach ihrer Raumlage notiert.

Das Maß beschreibt die geplante Ausdehnung an der Wand. Es ist nicht automatisch die Glasbreite, die Profilachse oder ein Radius. Welche Bestellangabe daraus entsteht, hängt vom gewählten System ab.

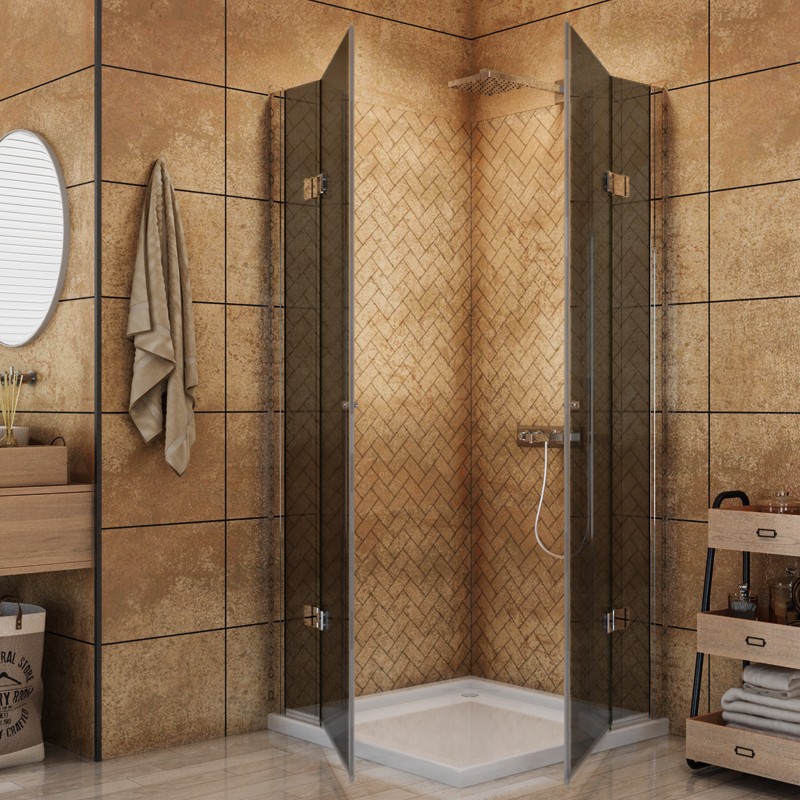

Bodenanschluss, Wandflächen und äußere Glaskanten treffen erst in der fertigen Einbausituation eindeutig zusammen. Für das Aufmaß zählen diese tatsächlichen Oberflächen, nicht dahinterliegender Rohbau.

Wann schaffen fertige Flächen einen belastbaren Bezug?

Messen Sie erst, wenn Fliesen, Bodenbelag, Duschfläche und fest geplante Wandaufbauten fertig sind. Jeder nachträgliche Aufbau verändert die Strecke, die der Duschkabine tatsächlich zur Verfügung steht.

Entfernen Sie lose Gegenstände und markieren Sie die geplante Duschzone. Prüfen Sie, ob Sockel, Abschlussleisten oder Gefälle den Messweg beeinflussen. Die Strecke muss dort aufgenommen werden, wo das konkrete System später anschließt.

Sind Flächen noch offen, Beschichtungen ungeklärt oder Endpunkte nur geschätzt, notieren Sie keinen Bestellwert. Der richtige nächste Schritt ist die Fertigstellung oder eine systemspezifische Klärung.

Wie werden zwei Schenkel mit einem Startbezug gemessen?

Markieren Sie die fertige Innenecke als Bezugspunkt. Führen Sie das Messmittel entlang der ersten Wand bis zum geplanten äußeren Ende. Notieren Sie Wert, Raumseite und Höhe der Messung. Wiederholen Sie den Ablauf an der zweiten Wand.

Ziehen Sie das Band gerade und folgen Sie nicht schräg über den Boden. Bei einer bodengleichen Lösung bleibt die Wandlinie der Bezug. Bei einer Duschwanne muss geklärt sein, welche Linie das gewählte System verlangt.

Das Aufmaßschema zeigt beide Strecken getrennt. Ein Wertpaar ohne klare Zuordnung ist unvollständig. Schreiben Sie deshalb zum Beispiel „Wand mit Fenster“ und „Wand mit Tür“ statt nur A und B, wenn das Verwechslungen verhindert.

Warum messen Sie unten, mittig und oben?

Eine Wand kann auf Bodenhöhe ein anderes Maß liefern als in Tür- oder Kopfhöhe. Prüfen Sie die relevante Strecke deshalb an mehreren Höhen. Notieren Sie jeden Wert zusammen mit der Höhe und vertauschen Sie die Ergebnisse nicht.

Die Differenz zeigt, dass die Wand nicht vollkommen lotrecht oder gerade verläuft. Sie sagt noch nicht, ob ein Profil diese Abweichung ausgleichen kann. Diese Frage wird anhand der zulässigen Verstellung des konkreten Systems beantwortet.

Nutzen Sie eine Wasserwaage oder ein geeignetes Messgerät, um den Verlauf zusätzlich sichtbar zu machen. Übertragen Sie aber keine allgemeine Toleranz aus einem anderen Produkt.

Wie gehören Profile und Einrückungen zur Systemprüfung?

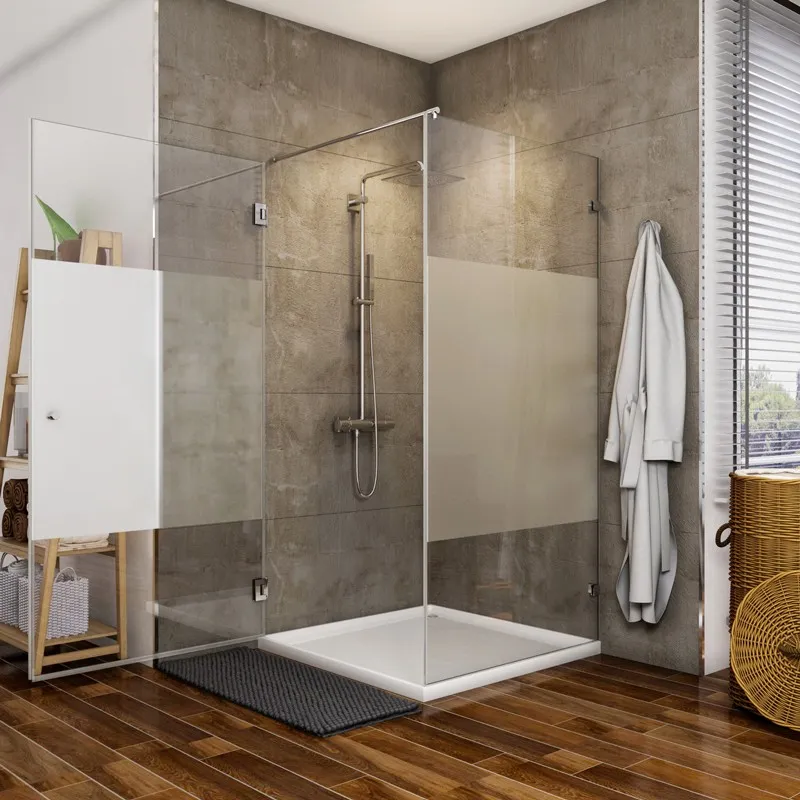

Sichtbare Profile und eingerückte Glasflächen können den tatsächlichen Montagebezug verändern. Ihre Breite darf dennoch nicht auf Verdacht vom Schenkelmaß abgezogen werden.

Wenn die technische Zeichnung Wandanschluss, Profilachse und Verstellbereich eindeutig für das gewählte System nennt, gleichen Sie diese Punkte mit Ihrer Messstrecke ab. Stimmen diese Angaben nicht eindeutig mit Ihrer Messstrecke überein, wird vor der Bestellung nachgefragt.

Dokumentieren Sie Fotos der fertigen Ecke, beider Wandstrecken und besonderer Übergänge. Eine gute Dokumentation hilft bei der Zuordnung, ersetzt jedoch keine fehlende Systemangabe.

Wie richtet sich der äußere Endpunkt nach der Konfiguration?

Eine Zwei-Türen-Konfiguration und eine Tür-Seitenwand-Konfiguration können die äußeren Wandanschlüsse sichtbar unterschiedlich ordnen. Der Endpunkt wird deshalb nicht aus einem allgemeinen Produktfoto übernommen, sondern im eigenen Grundriss festgelegt und mit der Zeichnung abgeglichen.

Markieren Sie den Punkt auf der fertigen Wand mit ablösbarem Band. Prüfen Sie, ob davor Türbewegung, Heizkörper, Waschtisch oder Bedienwege frei bleiben. Erst danach messen Sie von der Ecke bis zu dieser Markierung.

Wenn sich der Endpunkt während der Produktauswahl ändert, wird die Strecke neu gemessen. Ein alter Wert darf nicht auf eine andere Teilung übertragen werden.

Was ändert Glasgestaltung an der Messreihenfolge?

Klarglas und Sichtschutzstreifen verändern die Wirkung der Duschfläche, aber nicht den Ablauf: fertige Ecke bestimmen, Endpunkt festlegen, Schenkel getrennt messen und Wandabweichungen notieren.

Bei Varianten können sich dennoch Profile, Türteilung oder konkrete Abmessungen unterscheiden. Deshalb bleibt jede ausgewählte Ausführung an ihre eigene technische Zeichnung gebunden. Optische Ähnlichkeit ist keine Maßfreigabe.

Welche vier Fehler machen das Aufmaß unvollständig?

Ein Rohbaumaß, nur eine einzige Messung, ein nicht markierter Endpunkt oder ein selbst abgezogener Profilwert reichen nicht für eine sichere Bestellung. Jeder dieser Fehler lässt den tatsächlichen Montagebezug offen.

Stoppen Sie außerdem bei unfertigen Flächen, nicht eindeutig zugeordneten Schenkeln oder ungeklärtem Wandverlauf. Schätzen Sie keine fehlenden Werte und bilden Sie keinen Radius aus einer linearen Strecke. Radius und Kontur werden ausschließlich aus der technischen Produktzeichnung des gewählten Systems übernommen.

Vollständig ist das Messblatt erst mit zwei benannten Schenkeln, mehreren Höhenwerten, Fotos der fertigen Anschlüsse und der Produktzeichnung, die den Bestellbezug erklärt.

Wie führt das Messblatt zur Form- und Produktauswahl?

Mit dokumentierten Schenkelmaßen können Sie Eckduschen auswählen und die Werte nach der Maßlogik des konkreten Systems konfigurieren. Wenn der Grundriss an der vorderen Ecke Platz freigeben soll, führt der nächste Planungsschritt zur Fünfeckform.

Die Reihenfolge bleibt eindeutig: fertige Flächen messen, Werte dokumentieren, System auswählen und erst dann systemspezifische Bestellangaben ableiten.
