Küchenrückwand richtig ausmessen – interaktive Schritt-für-Schritt-Messhilfe
Interaktive Messhilfe
Küchenrückwand sicher ausmessen
Sie messen nur die Rohmaße. Einbaufuge, Glasstärke und Plausibilitätsprüfungen übernimmt der Assistent.
Schritt 1 von 5
Vorbereitung
Keine Sorge: Sie müssen nichts selbst abziehen. Folgen Sie den Schritten, messen Sie Kante zu Kante und prüfen Sie am Ende alles in Ruhe.
Maßgefertigtes Glas kann nach der Fertigung nicht gekürzt oder nachträglich gebohrt werden.
- Werkzeug bereitlegen
- Einbausituation auswählen

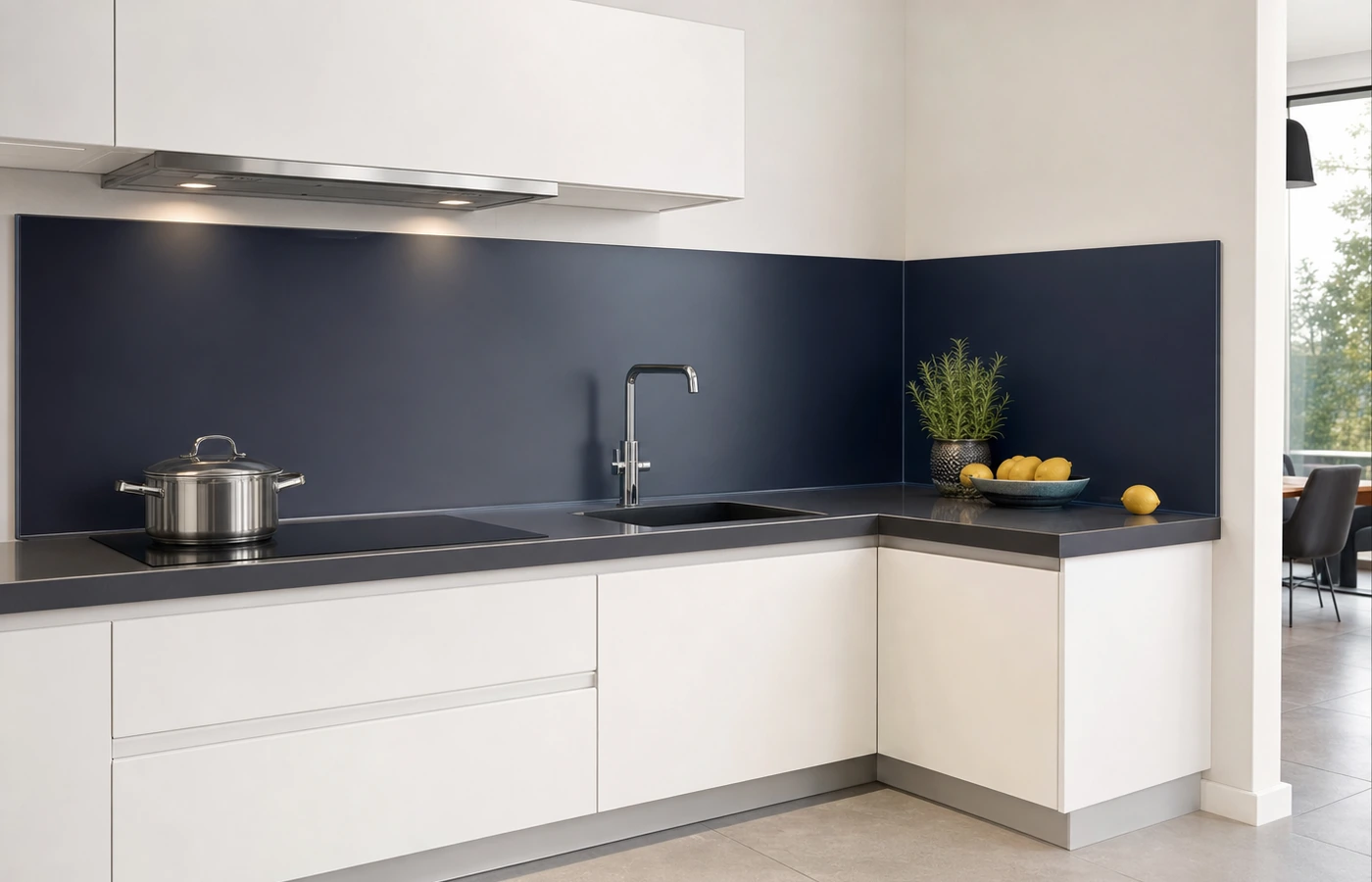

- Bei L-Form die Schenkelseite festlegen

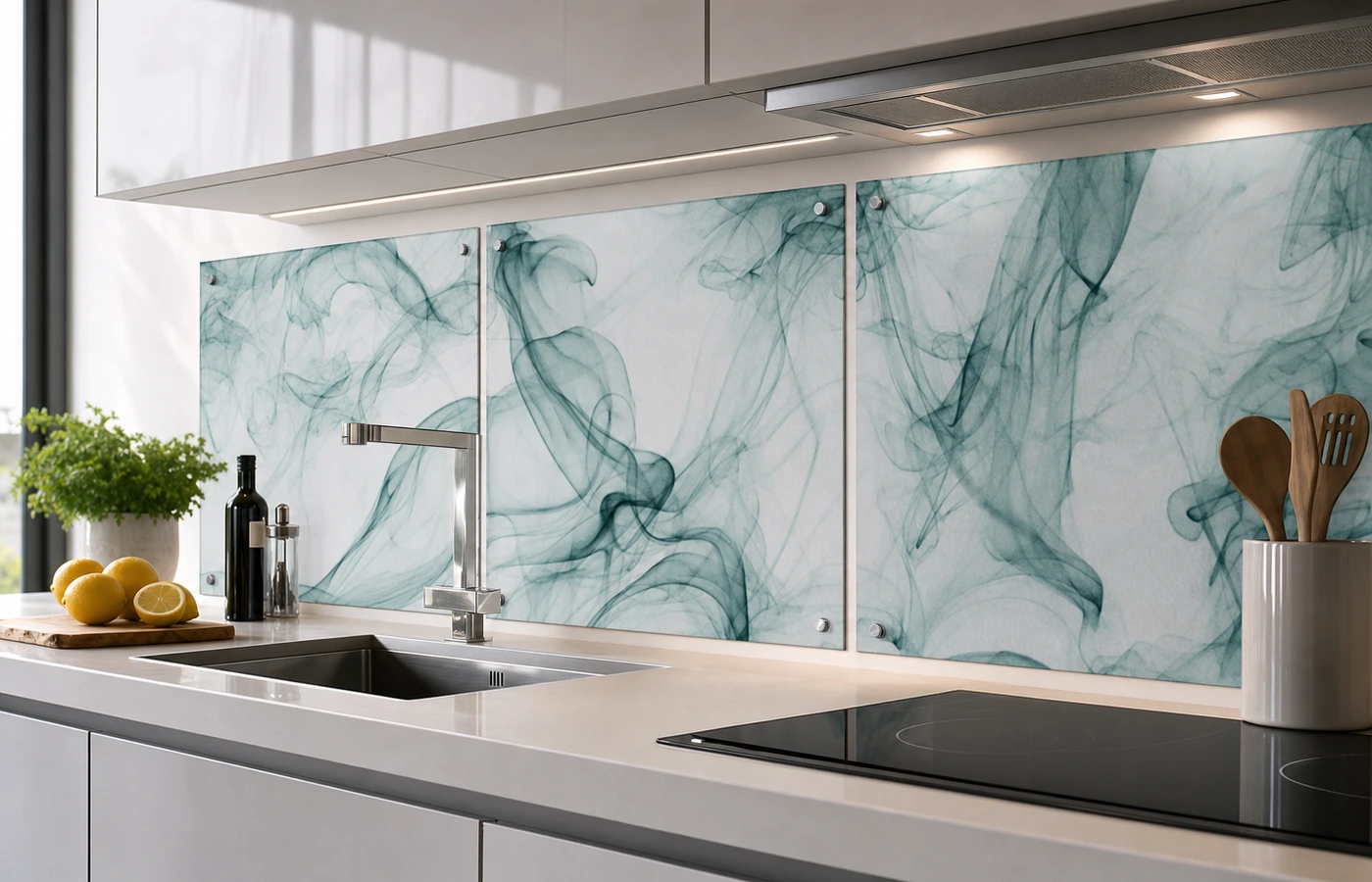

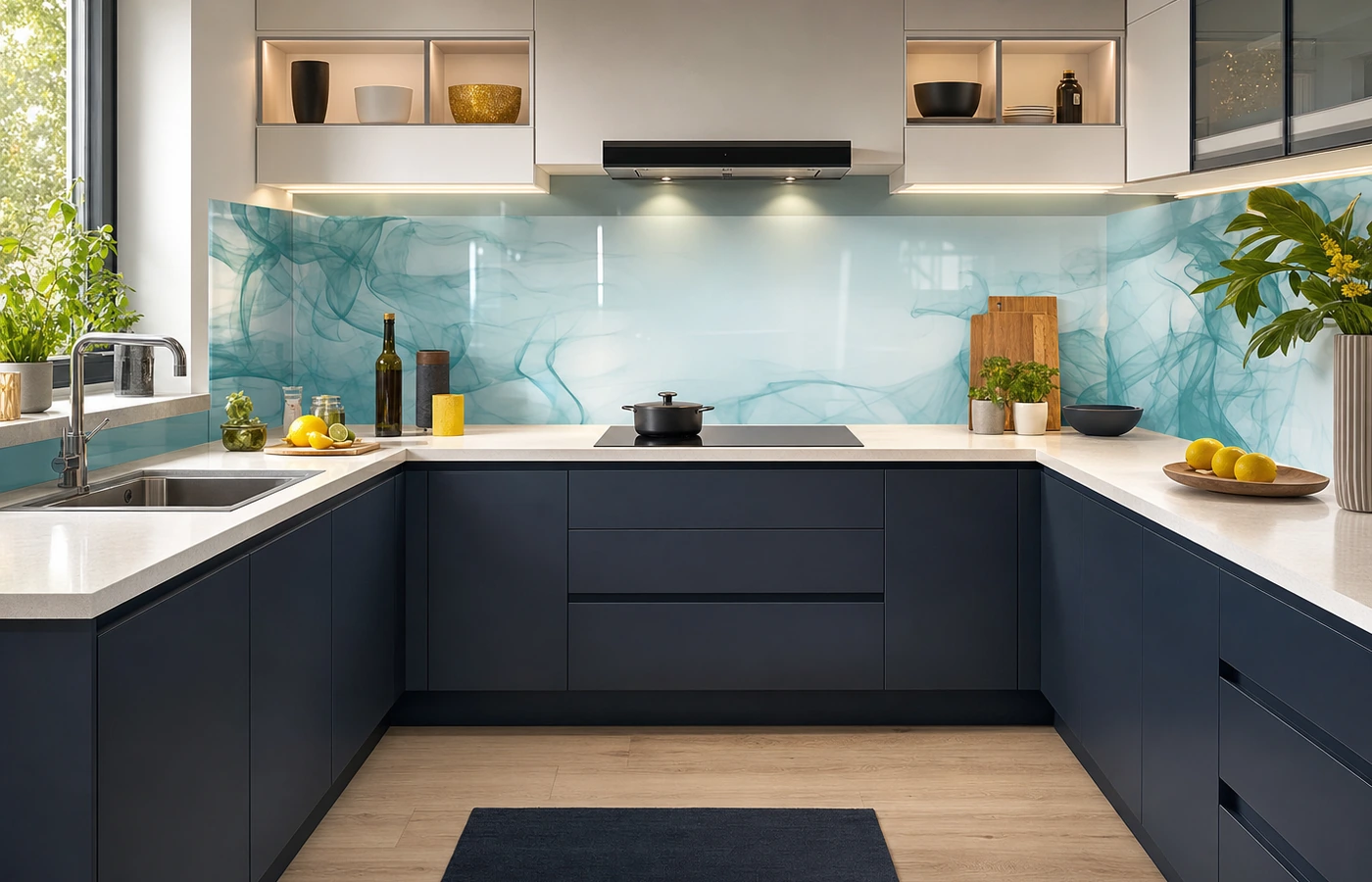

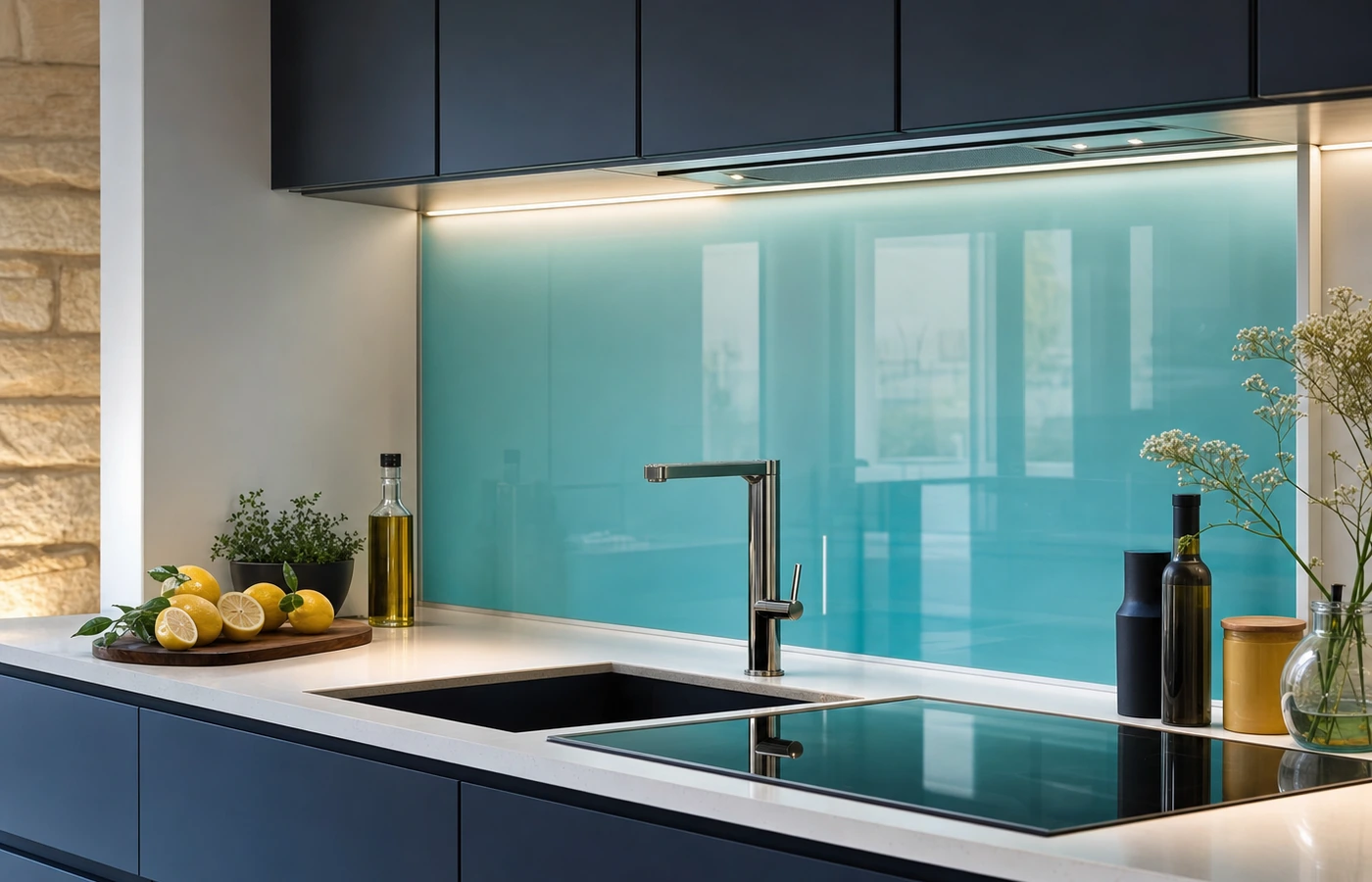

Einbausituation wählen
Wählen Sie die Form, die Ihrer Küche am nächsten kommt.
Schritt 2 von 5
Kleinste Rohmaße pro Segment eintragen

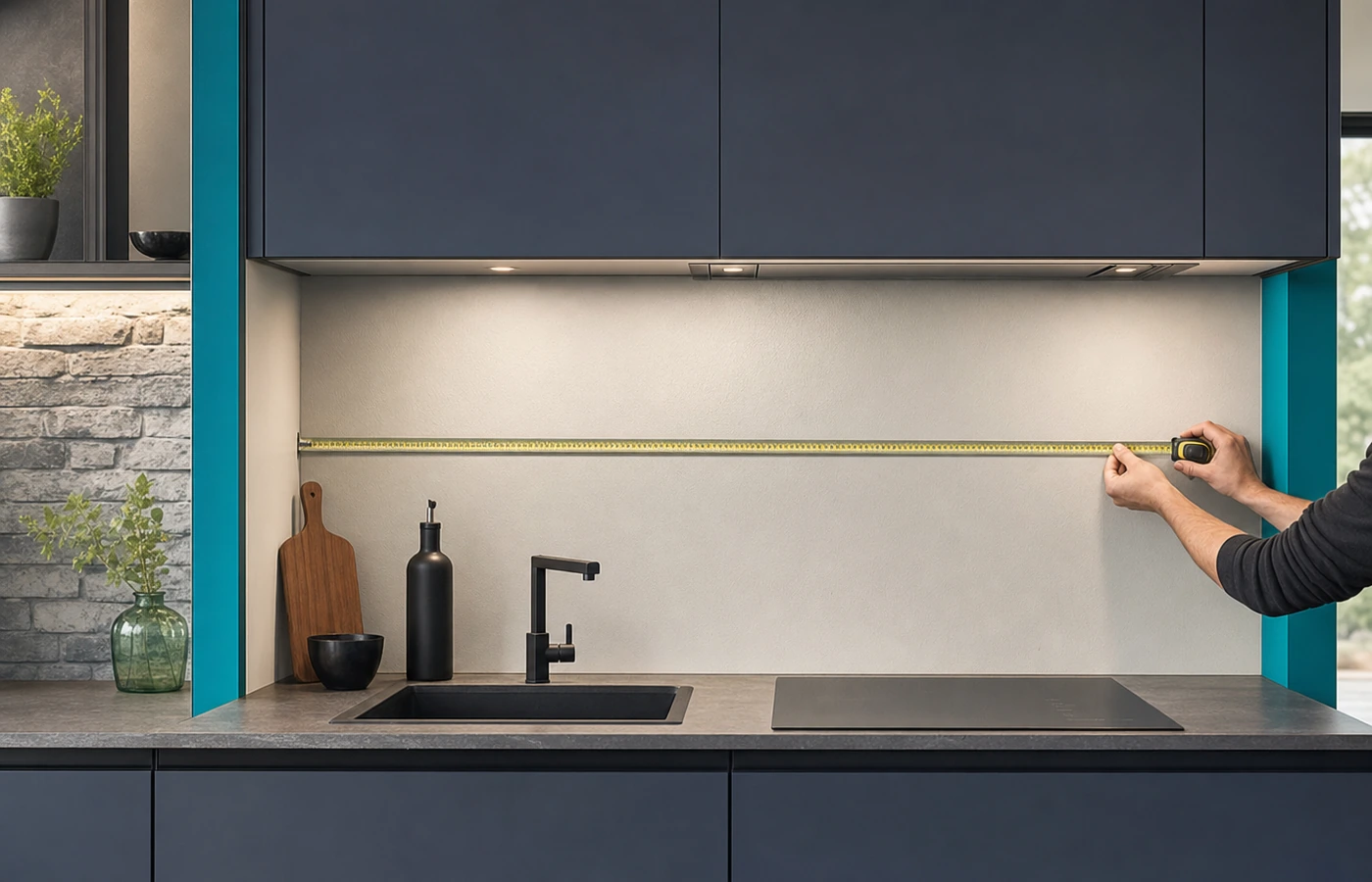

Messen Sie Breite und Höhe jeweils an mehreren Stellen. Tragen Sie danach nur den kleinsten gemessenen Wert ein.
Messen Sie von Begrenzung zu Begrenzung. Einbaufuge und Glasstärke werden erst später automatisch berücksichtigt.
- Breite mehrfach messen

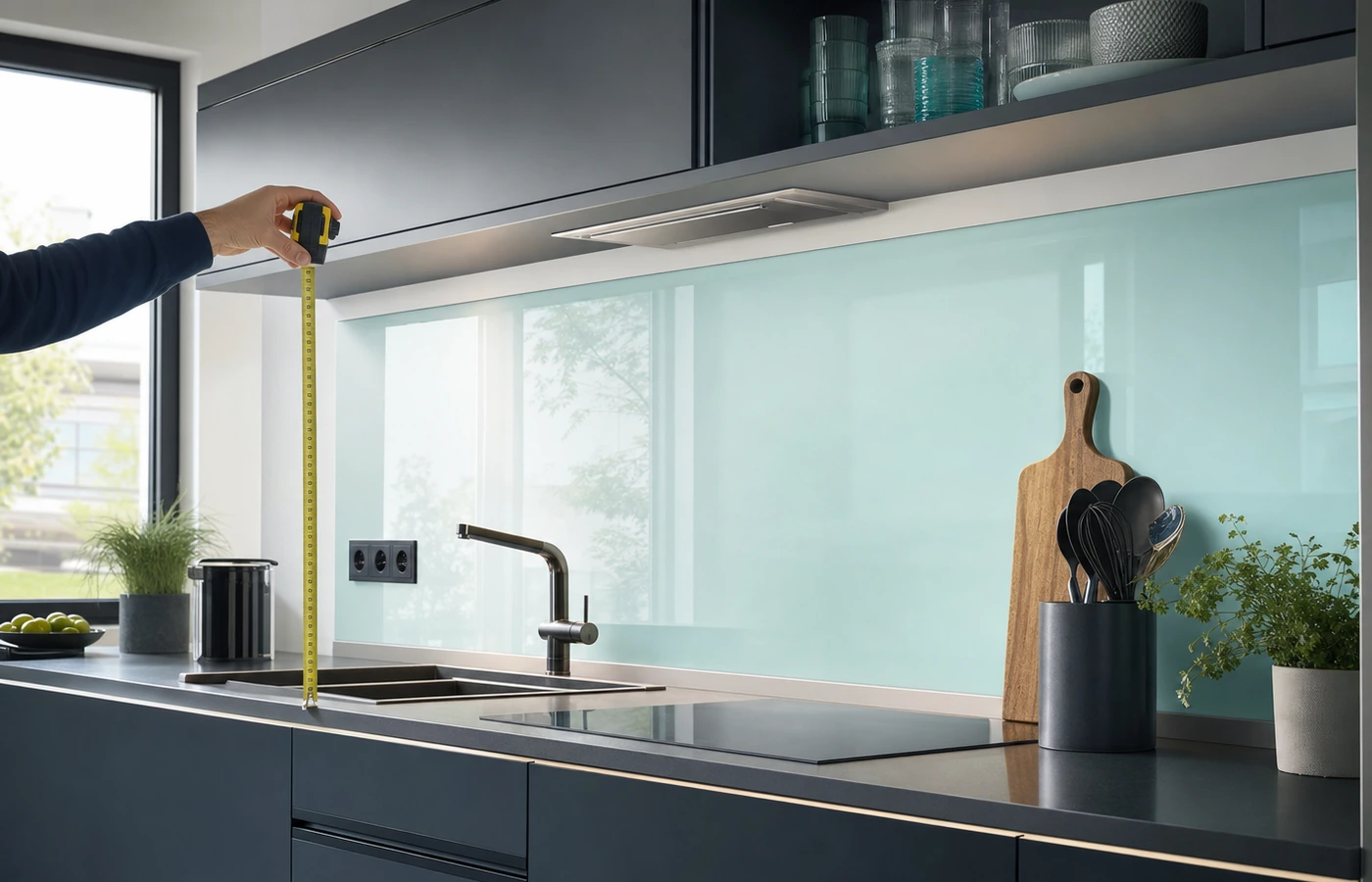

- Höhe mehrfach messen
- Nur den kleinsten Wert eintragen
Schritt 3 von 5
Bestellmaße prüfen
Pro Segment wird der kleinste Rohwert verwendet. Hauptplatten und normale Segmente erhalten 10 mm Abzug; seitliche Schenkel erhalten bei der Breite zusätzlich 6 mm Glasstärkenabzug.

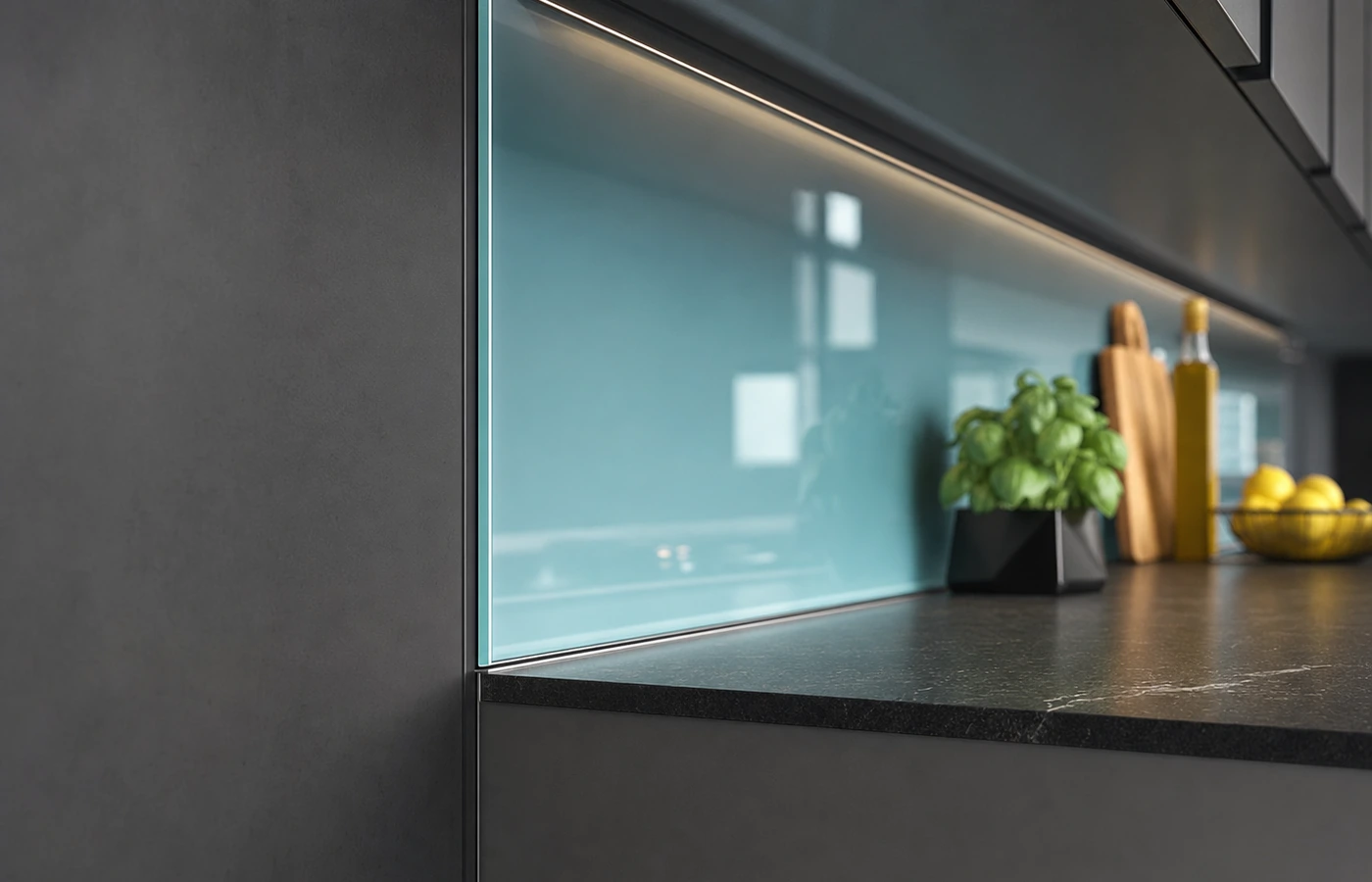

Die Einbaufuge schafft Montagespielraum, gleicht kleine Wandabweichungen aus und ermöglicht einen spannungsfreien Einbau.
- Rohmaß = Ihre Messung
- Glasmaß = berechnetes Bestellmaß
- Fugen können bei Bedarf angepasst werden
Schritt 4 von 5
Steckdosen positionieren

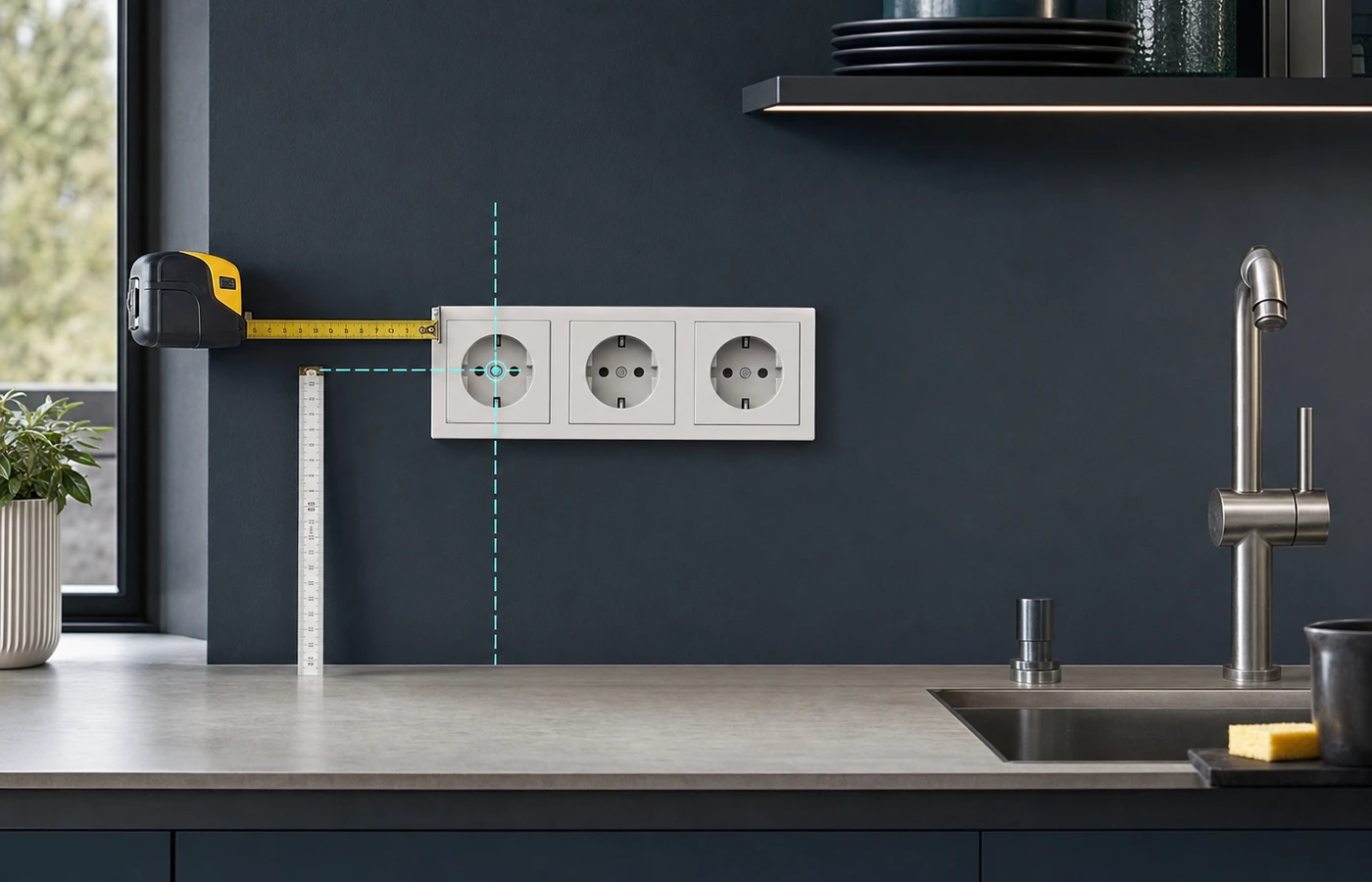

Sie messen direkt an Ihrer rohen Wand: Maß A von der linken Rohmaßkante bis zur Mitte der ersten Steckdose, Maß B von der unteren Rohmaßkante bis zur Mitte der ersten Steckdose. Die bestätigten Fugen aus dem vorherigen Schritt rechnet der Assistent automatisch auf das Glasmaß um.
- Keine Steckdose? Direkt weiter
- Maß A: von links bis Mitte erste Steckdose
- Maß B: von unten bis Mitte erste Steckdose
Schritt 5 von 5
Ihre Messergebnisse
Übertragen Sie die berechneten Bestellmaße in den Küchenrückwand-Konfigurator. Die Rohmaße bleiben als Kontrolle sichtbar.
- PDF für Ihre Unterlagen sichern
- Glasmaße in den Konfigurator übernehmen
- Motiv gestalten oder aus Galerie auswählen
Nächster Schritt
Küchenrückwand gestalten
Laden Sie eigene Motive hoch oder wählen Sie ein Bild aus der Galerie. Im Online-Konfigurator setzen Sie Motiv, Ausschnitt und Position frei nach Wunsch und übernehmen anschließend die geprüften Bestellmaße.
Messprotokoll
Maße als PDF sichern
Erstellen Sie ein PDF mit allen Segmenten, Bestellmaßen, Fugen, Bohrungen und den passenden Segmentzeichnungen. Das ist praktisch für Rückfragen, Ablage oder die spätere Übergabe.
