Wasserführung am Boden planen
Schwallschutz und Bodendichtung bei Duschtüren planen
Schwallschutz, Bodendichtung und Gefälle wirken an unterschiedlichen Stellen. Wer den ersten Wasseraustritt und den Türweg beobachtet, kann den Bodenabschluss gezielt statt auf Verdacht auswählen.
Fachlich geprüft am 30.07.2026 durch die technische Produktberatung von Glastuershop24 – Begriffe, Planungsreihenfolge und Anspruchsgrenzen.
Welche Aufgabe erfüllt der Schwallschutz?
Ein Schwallschutz bildet eine erhöhte oder definierte Kante am Boden, während eine Bodendichtung am Türblatt den Spalt beeinflusst und Wasser abweisen kann. Welche Kombination passt, hängt von Türbewegung, Bodenabstand, Gefälle, Strahlrichtung und dem konkreten System ab. Keine einzelne Komponente garantiert einen trockenen Außenbereich.
Welche Angaben dokumentieren Sie zum Wasserweg?
Zeichnen Sie den Bodenbereich von oben und markieren Sie Duschstrahl, Ablauffläche, Türlinie und den ersten beobachteten Wasseraustritt. Pfeile zeigen, ob Wasser am Glas herabläuft, einer Fuge folgt oder über das Gefälle zur Öffnung geführt wird. Ergänzen Sie den Bodenabstand an mehreren Punkten sowie die Position einer vorhandenen Dichtung oder Bodenkante.
Notieren Sie zur Beobachtung, ob die Tür geschlossen, nach innen, nach außen oder in beide Richtungen bewegt wurde. Halten Sie auch fest, ob der Austritt nur bei direktem Strahl oder bereits bei normalem Ablauf entsteht. Weichen Beobachtungen voneinander ab, bleibt die Stelle als offener Prüfpunkt markiert; Profilhöhe und Bauteilkombination werden nicht geschätzt.
Entscheidungstafel
Wie entscheidet der Wasserweg über die Bauteilkombination?
Die Planung folgt dem Wasser: Auftreffpunkt, Fließrichtung, Türspalt und Bodenkante werden nacheinander betrachtet. Dadurch wird klar, ob ein Problem an der Dichtung, am Bodenabschluss oder an der allgemeinen Wasserführung liegt.
| Prüffeld | Beobachtung | Nächster Schritt | Stoppsignal |
|---|---|---|---|
| Wasser trifft auf | Türblatt, Fuge oder Boden | Strahlrichtung und erste Austrittsstelle beobachten | direkter Strahl auf Öffnung oder Fuge |
| Wasser fließt | entlang Glas oder Gefälle | Richtung zur Ablauffläche prüfen | Gefälle führt nach außen |
| Wasser passiert | Spalt und Bodenkante | Dichtung und Schwallschutz gemeinsam betrachten | Bauteil kollidiert mit Türbewegung |
Wie trennen Sie Bodendichtung und Schwallschutz?
Die Bodendichtung sitzt am beweglichen Glas und muss zur Glasstärke, zum Bodenabstand und zur Öffnungsbewegung passen. Ein Schwallschutz liegt beziehungsweise steht am Boden und beeinflusst die Wasserbarriere. Beide Teile können zusammenwirken, sind aber nicht austauschbar.
Prüfen Sie, ob die Tür nach innen, außen oder in beide Richtungen bewegt wird. Ein Bauteil am Boden darf den vorgesehenen Türweg nicht blockieren. Form, Höhe und Position ergeben sich aus der konkreten Systemlösung. Bei einer Nische hilft zusätzlich der Abgleich mit der Nischenplanung.
Wann bestimmen Gefälle und Strahlrichtung den Belastungsfall?
Wasser sollte zur vorgesehenen Ablauffläche geführt werden. Führt das Gefälle zur Tür oder trifft der Duschstrahl direkt auf eine Fuge, steigt die Belastung des Bodenabschlusses. Ein zusätzliches Profil kann die Grundrichtung des Wassers nicht vollständig korrigieren.
Beobachten Sie die Dusche bei normaler Nutzung und lokalisieren Sie den ersten Austritt. Diese praktische Prüfung trennt Spritzwasser, ablaufendes Wasser am Türblatt und eine dauerhaft ungünstige Bodenführung.
Wie sichern Sie den Türweg am Bodenabschluss?

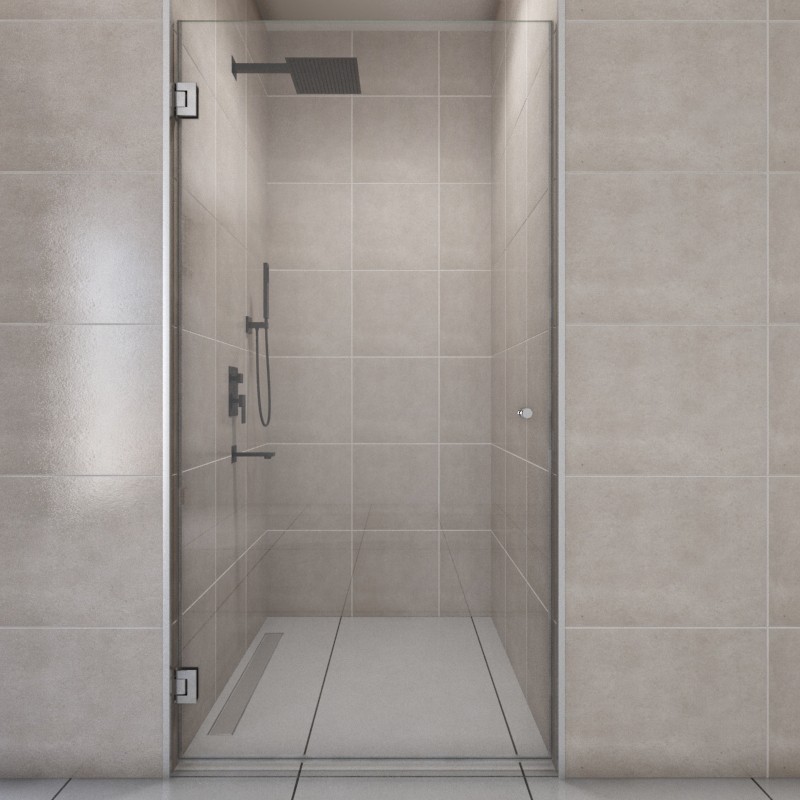

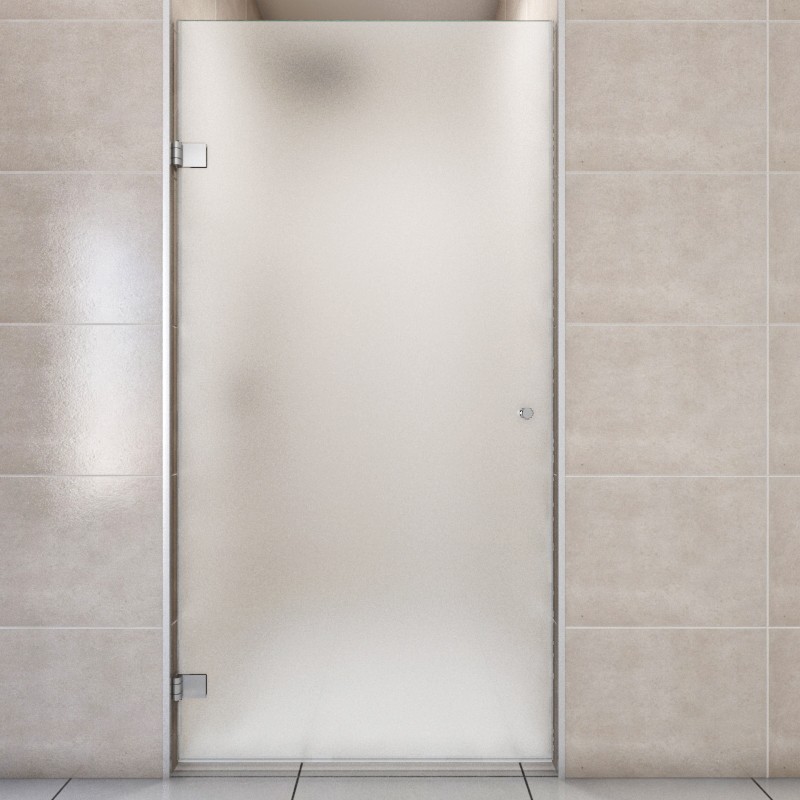

Wenn es sich um eine Pendeltür handelt, wird der Bereich auf beiden Seiten geprüft. Bei einer nur außenöffnenden Tür liegt der Schwerpunkt vor der Dusche. Auch Hebe-Senk-Funktionen können den Abstand zwischen Türblatt und Boden während der Bewegung verändern.
Vermeiden Sie pauschale Höhen- oder Dichtigkeitsversprechen. Maßgeblich sind die dokumentierten Bauteile des gewählten Systems und die tatsächliche Einbausituation.
Wie finden Sie die Spritzwasserquelle?
Wenn Sie den Außenbereich trocknen, können Sie die Dusche anschließend in der üblichen Nutzung. Notieren Sie, wo der erste Tropfen erscheint: direkt an der Schließfuge, unter dem beweglichen Glas, am Ende einer Bodenkante oder flächig aus Richtung Gefälle. Diese Reihenfolge verhindert, dass vorschnell nur die sichtbare Dichtung ersetzt wird.
Wiederholen Sie die Beobachtung mit veränderter Strahlrichtung, ohne Bauteile provisorisch zu verkleben. Bleibt die Austrittsstelle gleich, kann sie gezielt mit Bodenabstand, Profilform und Türweg abgeglichen werden. Wandert sie deutlich, gehören Nutzung und allgemeine Wasserführung in die technische Klärung. Erst danach vergleichen Sie die passende Griffauswahl für die Türbewegung.
Welche vier Grenzen prüfen Sie, wenn Sie auswählen?
Ungünstiges Gefälle
Ein Profil ersetzt keine technische Korrektur einer grundsätzlich nach außen führenden Wasserfläche.
Direkter Wasserstrahl
Strahlrichtung und Nutzung müssen in die Beurteilung einbezogen werden.
Unklarer Bodenabstand
Dichtung und Schwallschutz erst nach bestätigter Türposition und Systemvorgabe wählen.
Bewegungskollision
Kein Bodenbauteil einsetzen, das den vorgesehenen Türweg behindert.
Nächster Fachschritt
Nach dem Wasserweg folgt die konkrete Dichtungszone
Wenn Austrittsstelle und Bodenabschluss geklärt sind, wird das passende Dichtprofil nach Einbauzone, Glasstärke und Spalt ausgewählt. Für die Bauform prüfen Sie außerdem Pendel- oder Schwenkrichtung.
