Bohrungen & Ausschnitte

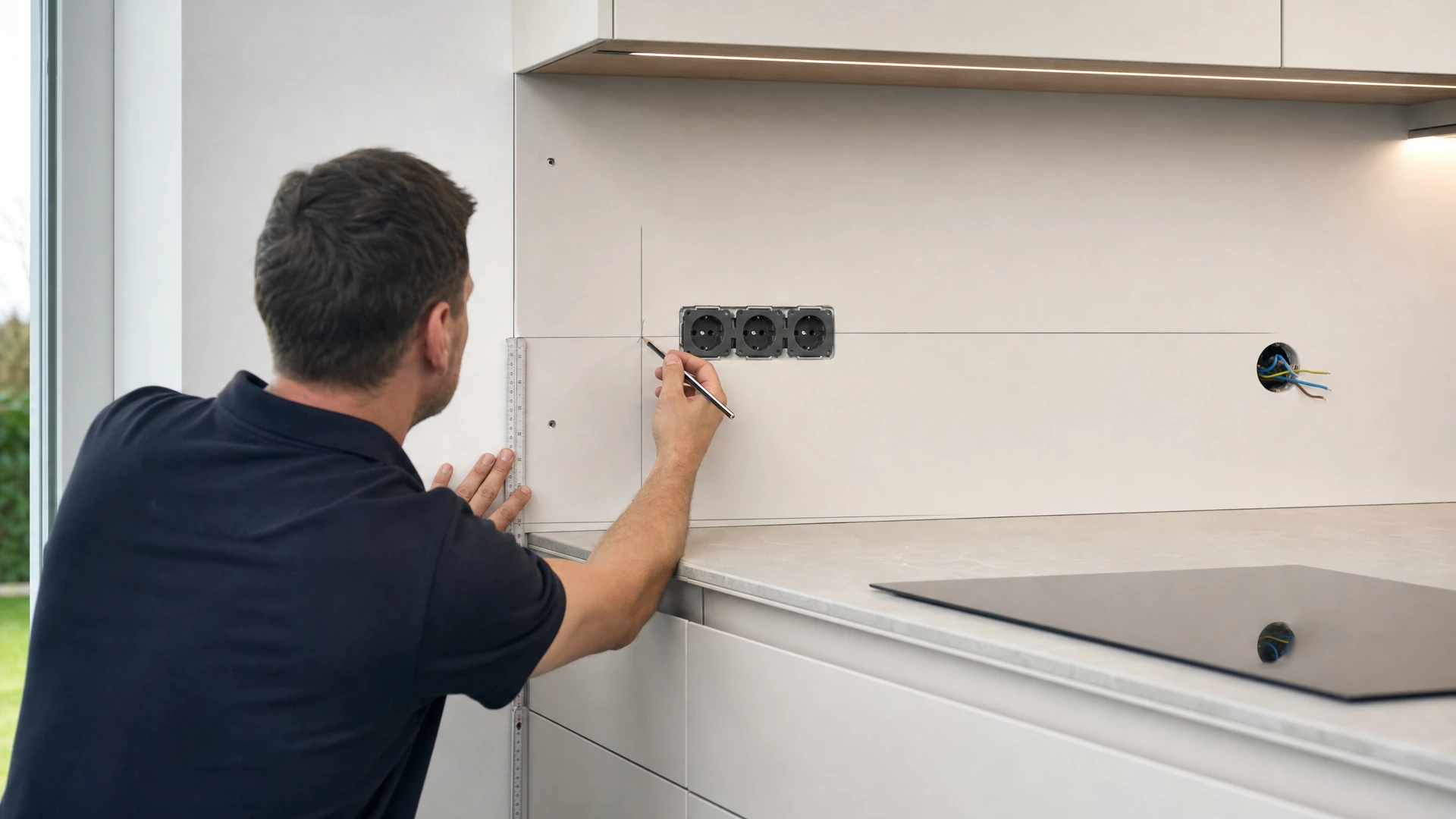

Küchenrückwand mit Steckdosen und Ausschnitten sicher planen
Steckdosen werden an der rohen Wand bis zur Mitte der ersten Bohrung gemessen. Maß A läuft von links, Maß B von unten. Durchmesser, Anzahl, Ausrichtung und Achsabstand müssen vor der Fertigung vollständig feststehen.
- Bezugspunkt ist die Bohrungsmitte
- Standard: Ø 70 mm und 72 mm Achsabstand
- Randabstand zu jeder Glaskante prüfen
Messprinzip
Maß A von links, Maß B von unten
Gemessen wird an der rohen Wand. Maß A führt von der linken Rohmaßkante bis zur Mitte der ersten Steckdose. Maß B führt von der unteren Rohmaßkante bis zu dieser Mitte.
Die Fugen werden anschließend auf das Glasmaß umgerechnet. Deshalb muss zuerst das Rohmaß und Bestellmaß richtig ermitteln abgeschlossen sein.
Technische Orientierungswerte
Vier Werte bestimmen die Bohrungsplanung
Mehrfachsteckdosen
Eine Gruppe braucht Anzahl, Richtung und Achsabstand
Ersten Mittelpunkt messen
Nur die erste Bohrung erhält Maß A und Maß B als Ausgangspunkt.
Ausrichtung festlegen
Die weiteren Mittelpunkte verlaufen horizontal oder vertikal.
Achsabstand prüfen
Der Standardwert liegt bei 72 mm; die konkrete Steckdosenausführung bleibt maßgeblich.
Alle Randabstände kontrollieren
Jede einzelne Bohrung muss zu allen vier Glaskanten ausreichend Abstand halten.
Fehler vermeiden
Fünf typische Planungsfehler
Richtig ist immer der Mittelpunkt der ersten Bohrung.
Maß A und B entstehen zunächst an der rohen Wand.
Bei Mehrfachgruppen müssen alle Mittelpunkte ausreichend Randabstand haben.
Horizontal und vertikal erzeugen unterschiedliche Koordinaten.
Bohrungen gehören vollständig in die Bestellung.
Planung abschließen
Bohrungen vor der Bestellung vollständig festlegen
Erfassen Sie Segmente, Bestellmaße und Steckdosengruppen gemeinsam, bevor Sie die Fertigung freigeben.
Weitere wichtige Ratgeber
Das Thema gezielt vertiefen
Häufige Fragen
Küchenrückwand mit Steckdosen und Ausschnitten sicher planen
Von welcher Kante wird Maß A gemessen?
Maß A wird an der rohen Wand von der linken Rohmaßkante bis zur Mitte der ersten Steckdose beziehungsweise Bohrung gemessen.
Von welcher Kante wird Maß B gemessen?
Maß B wird von der unteren Rohmaßkante bis zur Mitte der ersten Steckdose beziehungsweise Bohrung gemessen.
Welchen Durchmesser hat eine Standard-Steckdosenbohrung?
Die Messhilfe arbeitet standardmäßig mit 70 mm Bohrungsdurchmesser. Abweichende Anforderungen müssen vor der Bestellung geprüft werden.
Wie groß ist der Achsabstand bei Mehrfachsteckdosen?
Als Standardwert verwendet die Messhilfe 72 mm von Mittelpunkt zu Mittelpunkt.
Wie weit muss eine Bohrung von der Glaskante entfernt sein?
Der Standard-Mindestabstand beträgt 50 mm vom Bohrungsrand zur Glaskante. Bei 70 mm Durchmesser liegt die Bohrungsmitte damit mindestens 85 mm von der Glaskante entfernt.
Kann eine Bohrung später ergänzt werden?
Nein. Maßgefertigtes Glas kann nach der Fertigung nicht einfach nachträglich gebohrt werden. Alle Bearbeitungen müssen vor Produktionsbeginn feststehen.
