Vom Raummaß zum vollständigen Planungspaket
Glas-Pendeltür nach Maß planen

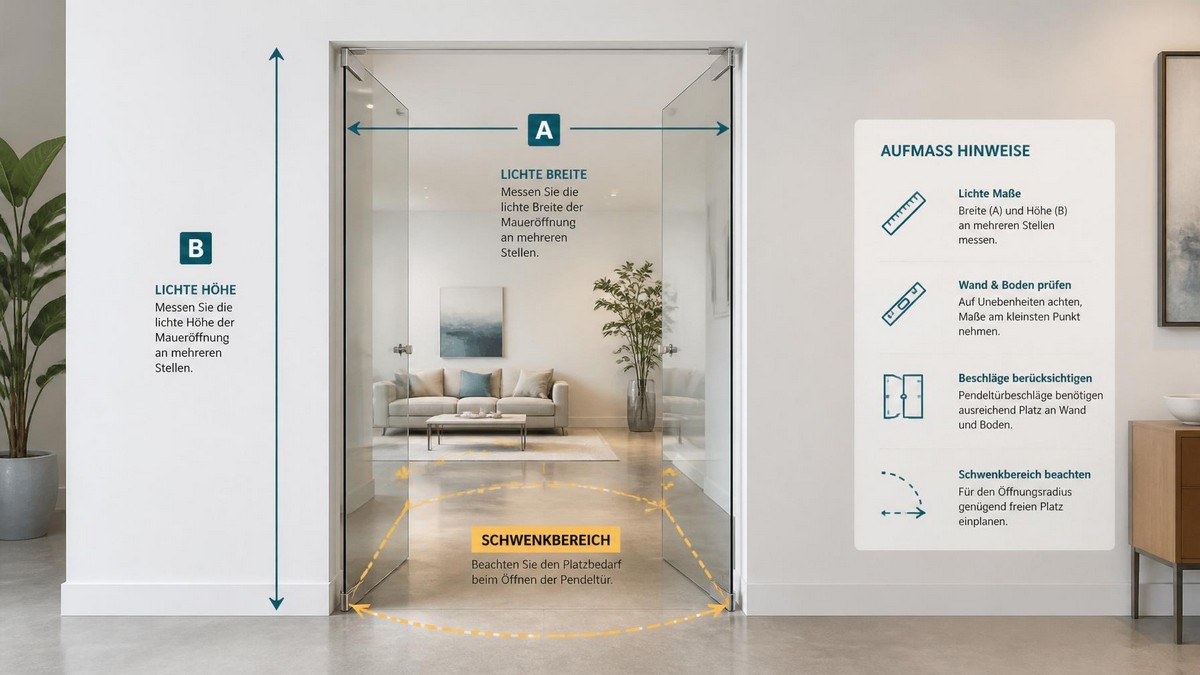

Ein belastbares Aufmaß beginnt nicht mit einem gewünschten Glasmaß, sondern mit einer nachvollziehbar dokumentierten fertigen Öffnung. Diese Anleitung führt Sie in fünf Schritten vom Raumfoto bis zum vollständigen Übergabeblatt.
Die kurze Antwort: Messen Sie Breite und Höhe der fertigen Öffnung an mehreren Stellen. Dokumentieren Sie außerdem Bodenaufbau, Wandflächen und den freien Schwenkraum. Die vollständige Messreihe macht Abweichungen sichtbar; auch ihr kleinster Wert ist noch kein Glas- oder Bestellmaß. Dieses wird erst für das konkrete System aus Anschluss, Beschlag und Ausführung abgeleitet.
Vor dem ersten Messpunkt
Was soll am Ende feststehen?
Ihr Ziel ist kein einzelner Zahlenwert, sondern ein prüfbares Paket aus Maßen, Fotos, Skizze und offenen Fragen. Eine zweite Person soll daraus erkennen können, wo gemessen wurde, welche Abweichungen vorhanden sind und welche Entscheidung noch vom gewählten Türsystem abhängt.
Klären Sie vorab, ob tatsächlich eine beidseitig öffnende Glastür gemeint ist. Wenn die Begriffe im Angebot oder in der eigenen Notiz unscharf sind, können Sie zuerst Pendeltür und Schwingtür abgrenzen und so verhindern, dass ein präzises Aufmaß für die falsche Bauart entsteht.
Eine Reihenfolge, die Lücken sichtbar macht
So dokumentieren Sie die Öffnung in fünf Schritten
Schritt 1 · Ausgangslage sichern
Fertige Öffnung und Bezugspunkte fotografieren
Fotografieren Sie den gesamten Durchgang frontal und anschließend beide Seiten. Auf den Bildern sollten Boden, seitliche Wandflächen und der Bereich oberhalb der Öffnung erkennbar sein. Notieren Sie, ob Bodenbelag, Sockel oder Wandoberfläche bereits fertiggestellt sind. Ein Foto ersetzt keine Prüfung des Untergrunds, macht aber den Zustand zum Messzeitpunkt nachvollziehbar.
Schritt 2 · Mehrfach messen
Breite und Höhe nicht nur einmal erfassen

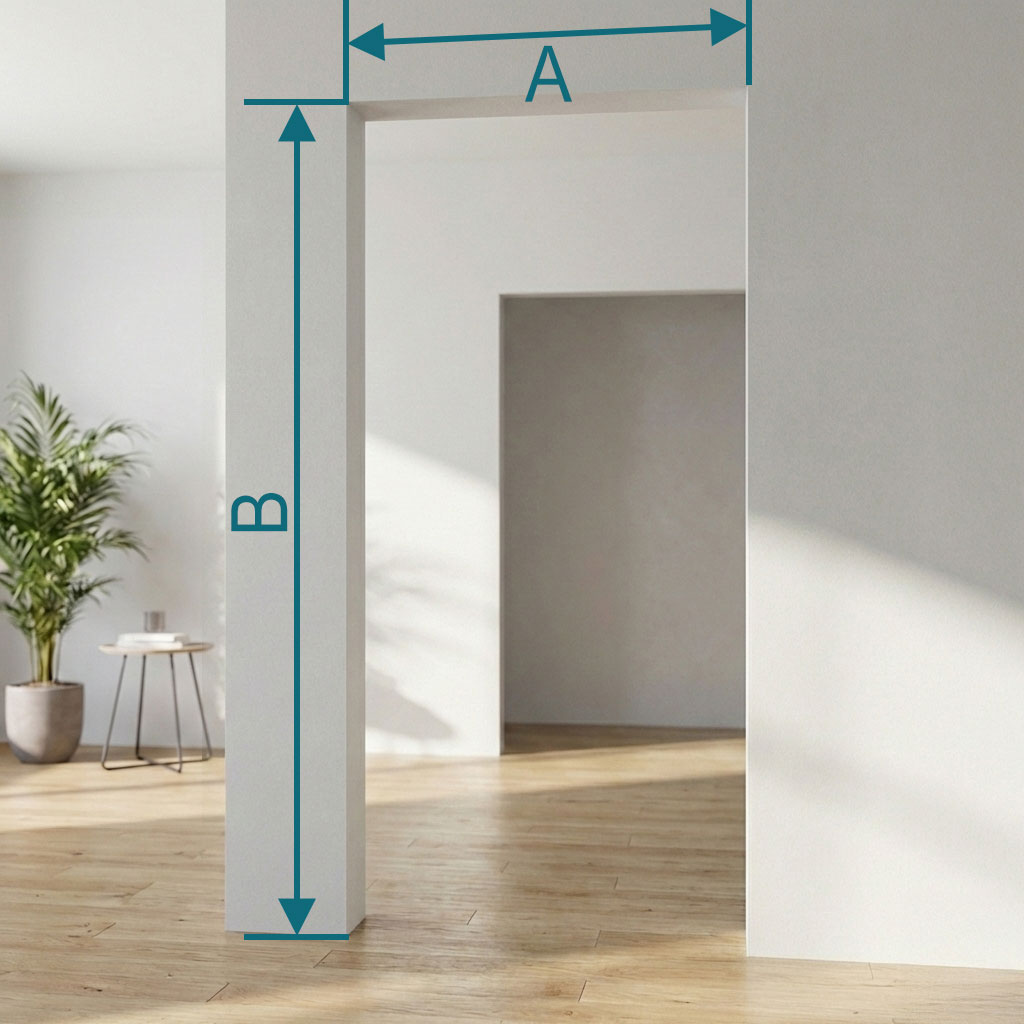

Messen Sie die Öffnungsbreite oben, mittig und unten. Erfassen Sie die Höhe links, in der Mitte und rechts. Schreiben Sie jeden Wert zusammen mit seinem Messpunkt auf, statt nur den kleinsten Wert zu behalten. Erst die Reihe zeigt, ob Begrenzungen parallel wirken oder ob eine Abweichung kontrolliert werden muss.
Kontrollpunkt: Wiederholen Sie auffällige Werte. Bleibt die Abweichung bestehen, markieren Sie sie in der Skizze und fotografieren Sie den betreffenden Bereich näher.
Schritt 3 · Umfeld prüfen
Boden, Wandflächen und Schwenkraum aufnehmen
Notieren Sie den fertigen Bodenstand und alle sichtbaren Übergänge. Prüfen Sie beide Seiten des Durchgangs auf Sockel, Griffe, Möbel, Heizkörper, Schalter oder Wandvorsprünge. Eine Pendeltür bewegt sich in beide Richtungen; deshalb muss der Schwenkraum auf beiden Seiten betrachtet werden. Zeichnen Sie Hindernisse mit ihrem Abstand zur Öffnung in die Skizze ein.
Schritt 4 · Plausibilität kontrollieren
Messreihe, Fotos und Skizze gegeneinander lesen
Vergleichen Sie Ihre Zahlen mit den Bildern: Passt der kleinste Breitenwert zu einer sichtbaren Unebenheit? Ist der Bodenstand auf allen Aufnahmen derselbe? Wurde auf beiden Seiten genügend Raum erfasst? Diese Kontrolle verhindert, dass ein Schreibfehler oder ein vergessener Ausbauzustand unbemerkt in die Planung wandert.
Schritt 5 · Übergabe vorbereiten
Beobachtung und Fachentscheidung trennen
Übertragen Sie alle Werte in das Messblatt und kennzeichnen Sie offene Punkte. Eine breite Öffnung kann beispielsweise eine eigene Flügelentscheidung auslösen. Diese Entscheidung wird nicht durch Halbieren eines Öffnungswerts ersetzt; dafür sollten Sie die zweiflügelige Aufteilung planen und dabei beobachtete Raumdaten von den später festgelegten Flügelgrößen trennen.
Original-Arbeitsunterlage
So nutzen Sie das Messblatt vor der Konfiguration
Die Tabelle gibt keinen technischen Wert vor. Dadurch wird jeder Beobachtung eine Kontrolle und ein nächster Schritt zugeordnet. Übertragen Sie die Zeilen in Ihre Projektnotiz und ergänzen Sie die tatsächlichen Werte.
| Messpunkt | Ihre Beobachtung | Kontrollfrage | Nächster Schritt |
|---|---|---|---|
| Breite oben / Mitte / unten | Drei Werte mit genauer Position notieren. | Ist ein Unterschied reproduzierbar und im Foto erkennbar? | Abweichung markieren; noch keinen Abzug berechnen. |
| Höhe links / Mitte / rechts | Drei Werte ab demselben fertigen Bodenbezug notieren. | Ist der Boden überall fertig und der Bezug eindeutig? | Unfertigen Boden oder Schwelle ausdrücklich kennzeichnen. |
| Seitliche Flächen | Sichtbaren Aufbau, Sockel und Besonderheiten fotografieren. | Welche Befestigungsfrage bleibt für das konkrete System offen? | Anschluss gesondert prüfen lassen; keine Tragfähigkeit ableiten. |
| Schwenkraum beidseitig | Hindernisse und Laufwege auf beiden Seiten skizzieren. | Kann das Türblatt in beide Richtungen frei bewegt werden? | Kollisionen vor der Ausführungswahl klären. |
| Übergabepaket | Messreihe, Übersichtsfotos, Details und Skizze bündeln. | Kann eine zweite Person jeden Wert räumlich zuordnen? | Offene Anschluss- und Beschlagfragen benennen. |
Die wichtigste Maßgrenze
Warum das Öffnungsmaß noch kein Glasmaß ist
Die gemessene Öffnung beschreibt den vorhandenen Raum. Das spätere Glasmaß gehört dagegen zu einem konkreten System. Anschlussart, Beschlag und gewünschte Bewegung beeinflussen die Ableitung. Deshalb ist selbst der kleinste beobachtete Öffnungswert keine fertige Bestellangabe.
Vermeiden Sie pauschale Abzüge, universelle Fugen oder übernommene Werte aus einem anderen Projekt. Wenn der Anschluss, die fertige Bodenhöhe oder das Beschlagsystem noch offen ist, endet die eigene Maßvorbereitung an dieser Stelle. Halten Sie die offene Frage fest und klären Sie sie für das gewählte System.
Nach dem Aufmaß bekannt
Öffnungswerte an mehreren Punkten, sichtbare Abweichungen, Bodenstatus, Wandflächen, Hindernisse und Schwenkraum.
Je nach konkretem Türsystem noch offen
Glasmaß, konkrete Fugen, Bohrungen, Beschlagzuordnung, Befestigung und endgültige Montagefreigabe.
Erst Funktion, dann Gestaltung
Was Sie aus Produktbildern ableiten können
Ein Produktbild hilft bei der Vorstellung von Durchsicht, Griffposition, sichtbarer Beschlagfarbe oder einer Loft-Aufteilung. Es zeigt jedoch nicht, ob Ihre Öffnung tragfähig ist oder welche Maße das konkrete System benötigt. Halten Sie deshalb die funktionale Maß- und Anschlussklärung getrennt von der späteren Designwahl.
Die klare Türansicht steht hier für ein mögliches Produktergebnis; die schwarze Gliederung zeigt ausschließlich eine sichtbare Gestaltung. Beide Bilder sind Entscheidungshilfen für die Optik, nicht für technische Abzüge oder unsichtbare Befestigungsdetails.
Nach dem Aufmaß
Welche Fachfrage folgt als Nächstes?
Das ausgefüllte Messblatt ist die Grundlage für die nächsten Entscheidungen. Prüfen Sie anschließend den zargenlosen Anschluss und das passende Beschlagsystem getrennt.
Ist der zargenlose Anschluss noch offen?
Nutzen Sie Fotos der seitlichen Flächen, den Bodenstatus und Ihre Skizze, um die Anschlussprüfung vorzubereiten. Der Montageratgeber erklärt, welche baulichen Punkte vor einer konkreten Einbauentscheidung geklärt werden müssen.
Montage ohne Zarge vorbereiten
Welche Beschlagdaten müssen zum Projekt passen?
Wenn Öffnung und gewünschte Bewegung beschrieben sind, kann der Beschlag gezielter geprüft werden. Glasgröße, Gewicht, Anschluss und Produktangaben müssen gemeinsam betrachtet werden; ein Bild oder eine allgemeine Bezeichnung reicht dafür nicht.
Pendelbeschlag zur Planung abstimmen
