Zargenlose Einbausituation sicher vorbereiten

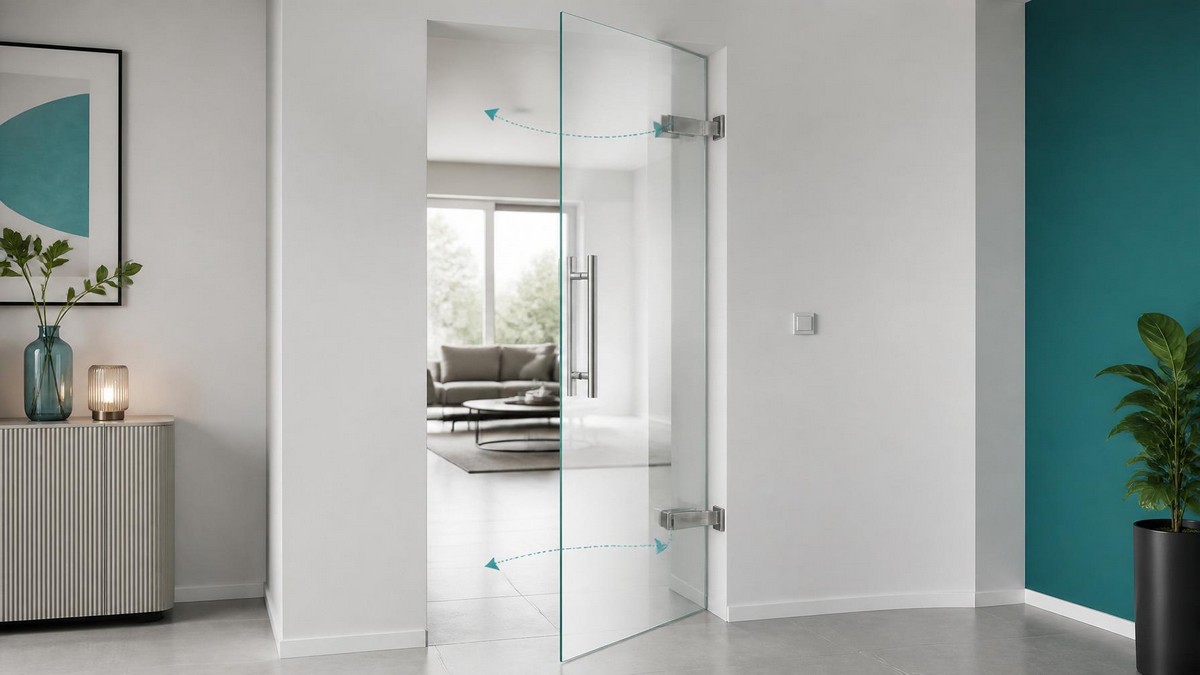

Glas-Pendeltür ohne Zarge montieren
Eine zargenlose Optik braucht keinen klassischen Rahmen, aber einen eindeutig geprüften Anschluss. Die folgenden Prüfungen zeigen, was Sie selbst dokumentieren können und wo die konkrete Fachprüfung beginnt.
Die kurze Antwort: Eine Glas-Pendeltür kann ohne klassische Zarge geplant werden, wenn die fertige Öffnung dokumentiert ist, die vorgesehenen Anschlussflächen für das konkrete Befestigungssystem geprüft werden und das Türblatt in beide Richtungen freien Bewegungsraum hat. Erst Produktdaten und die tatsächliche Bausituation entscheiden über Befestigung, Glas- und Bohrmaße.
Vier Prüfstationen vor der Entscheidung
So prüfen Sie Voraussetzungen und typische Fehler
01
Öffnung dokumentieren
Halten Sie Breite und Höhe an mehreren Stellen, den fertigen Boden und sichtbare Abweichungen fest. Wenn das Maßblatt noch fehlt, können Sie zuerst das Aufmaß für die Pendeltür erstellen und anschließend mit derselben Datengrundlage den Anschluss prüfen.
02
Anschlussflächen beschreiben
Fotografieren Sie die seitlichen Flächen frontal und schräg. Notieren Sie sichtbare Beläge, Sockel, Übergänge und offene Stellen. Eine glatte oder massiv wirkende Oberfläche beweist noch nicht, welcher Aufbau dahinterliegt oder welche Befestigung freigegeben werden kann.
03
Bewegungsraum kontrollieren
Prüfen Sie beide Seiten des Durchgangs. Möbel, Sockel, Griffe, Wandvorsprünge und Laufwege können in den Schwenkbereich ragen. Erst wenn die gewünschte Bewegung ohne erkennbare Kollision plausibel ist, wird die Beschlagfrage sinnvoll konkretisiert.
04
Systemdaten zuordnen
Glasgröße, Gewicht, Bohrbild, Befestigung und Bewegungsfunktion gehören zum gewählten Tür- und Bandsystem. Sobald die bauliche Ausgangslage dokumentiert ist, können Sie den Pendelbeschlag für den Anschluss vergleichen und die noch fehlenden Produktdaten gezielt benennen.
Arbeitsunterlage für die Beratung
Anschlussprotokoll: Was ist sichtbar, was muss belegt werden?
Das Protokoll ersetzt keine Baustellenprüfung. Es hilft, Beobachtungen und Fachentscheidungen zu trennen, damit offene Punkte vor Bestellung und Montage nicht als stillschweigende Annahmen weitergegeben werden.
| Beobachtung | Benötigter Nachweis | Stoppsignal | Nächster Zuständiger |
|---|---|---|---|
| Fertige Öffnung mit Messreihe | Messpunkte, Bodenbezug, Fotos und Skizze sind eindeutig zugeordnet. | Unfertiger Boden oder widersprüchliche Werte. | Planende Person für das Aufmaß. |
| Sichtbare seitliche Fläche | Aufbau und Befestigung müssen zum konkreten System fachlich bestätigt werden. | Untergrund unbekannt oder Oberfläche beschädigt. | Fachbetrieb für den baulichen Anschluss. |
| Freier Raum auf beiden Seiten | Türbewegung und Griffbereich werden für die geplante Ausführung kontrolliert. | Möbel, Sockel oder Laufweg kollidieren sichtbar. | Planende Person für Ausführung und Raumnutzung. |
| Gewünschte Bandbauform | Aktuelle Produktdaten bestätigen, ob das Band für das geplante Glas, sein Gewicht und die vorgesehene Befestigung geeignet ist. | Nur Foto, Name oder allgemeines Scharnier vorhanden. | Fachberatung für das konkrete Beschlagsystem. |
Sichtbar ist nicht gleich freigegeben
Welche Aussage erlauben Beschlagbilder?
Auf den Bildern lassen sich Bauform, Farbe, Oberfläche und die sichtbare Glasklemmung beschreiben. Nicht sichtbar sind Tragfähigkeit, passendes Bohrbild, Befestigung im vorhandenen Untergrund oder die Eignung für Ihr Türgewicht. Diese Punkte benötigen die Daten des konkret ausgewählten Systems.
Auch zwei ähnlich wirkende Bänder dürfen nicht allein nach dem Bild gegeneinander ausgetauscht werden. Wenn Produktangaben und Einbausituation nicht gemeinsam passen, endet die Planung vor der Befestigungsentscheidung.
Bewegung gehört zum Anschluss
Wann ist der Raum für die Türbewegung plausibel?
Eine zargenlose Optik verändert nicht das Bewegungsprinzip: Das Türblatt kann in beide Richtungen ausschwingen. Kontrollieren Sie deshalb den gesamten Schwenkbereich, nicht nur die Linie der geschlossenen Tür. Besonders Griffe, Sockel und querende Laufwege brauchen Aufmerksamkeit.
Hier endet die Prüfung aus der Ferne
Wann darf die Montageentscheidung nicht weiterlaufen?
Stoppen Sie, wenn Wandaufbau oder Anschlussfläche unbekannt sind, der Boden noch verändert wird, Messwerte widersprüchlich bleiben oder Produktdaten zum Band fehlen. Ein Foto kann diese offenen Nachweise dokumentieren, aber nicht ersetzen.
Nennen Sie die Unsicherheit konkret: „Untergrund hinter der Oberfläche unbekannt“ ist eine verwertbare Angabe. Eine Vermutung wie „sieht massiv aus“ ist keine Befestigungsfreigabe. Ebenso wenig sollten universelle Dübel, Schrauben, Bohrbilder oder Abstände aus einem anderen Projekt übernommen werden.
Zwei eigenständige Folgefragen
Was folgt nach der Anschlussprüfung?
Welche Anforderungen bringt der Einsatzort mit?
In privaten Küchen und in der Gastronomie zählen unterschiedliche Abläufe, Sichtbeziehungen und Reinigungsfragen. Der Einsatzratgeber ordnet diese Bedingungen ein, ohne aus dem Raumfoto eine pauschale Eignung abzuleiten.
Einsatz in Küche und Gastronomie prüfen

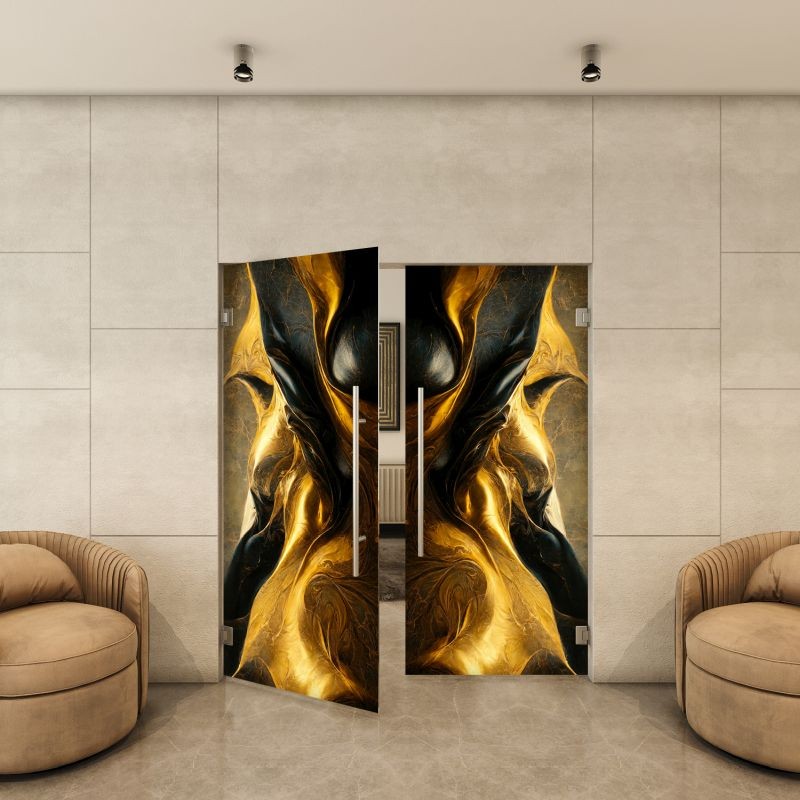

Soll die Öffnung zwei Flügel erhalten?
Eine breite Öffnung wird nicht einfach halbiert. Symmetrie, Bewegungsraum, Bedienung und Beschlagkoordination müssen zusammen geplant werden.
Montageweg für zwei Flügel einordnenWelche Unterlagen gehören in die Übergabe?
Bündeln Sie die vollständige Messreihe, Übersichtsfotos von beiden Raumseiten, Detailfotos der Anschlussflächen und eine einfache Skizze des Schwenkbereichs. Ergänzen Sie den fertigen Bodenstatus, sichtbare Hindernisse und die gewünschte Öffnungsbewegung. Jede Aufnahme sollte sich einem Ort in der Skizze zuordnen lassen.
Schreiben Sie offene Punkte ausdrücklich dazu. Dazu gehören ein unbekannter Untergrund, ein noch nicht fertiger Boden, widersprüchliche Messwerte oder fehlende Produktdaten. So kann die nächste Fachprüfung an einer konkreten Frage beginnen, statt eine Vermutung aus Bildern oder allgemeinen Begriffen zu übernehmen.
Bei zwei Flügeln bleibt dieses Paket die gemeinsame Ausgangslage. Ergänzen Sie dafür die geplante Teilung und Bewegung beider Flügel. Bei besonderen Nutzungsabläufen halten Sie zusätzlich die konkrete Raumnutzung und offene betriebliche Anforderungen fest.
