Sondermaß als Kontur planen
Duschtür für Dachschräge und Ausschnitte nach Maß planen
Dachschräge, Ausschnitt und Türfunktion werden in einer gemeinsamen, klar beschrifteten Ansicht zusammengeführt.
Fachlich geprüft am 30.07.2026 durch die technische Produktberatung von Glastuershop24 – Begriffe, Planungsreihenfolge und Anspruchsgrenzen.
Welche Angaben braucht ein Sondermaß?
Bei einer Dachschräge, einem Ausschnitt oder einer nicht rechteckigen Öffnung müssen alle Konturpunkte eindeutig auf einen gemeinsamen Bezug bezogen werden. Zusätzlich werden fertige Oberflächen, Türteilung, Öffnungsrichtung und Anschlüsse festgelegt. Erst die technische Prüfung des konkreten Systems entscheidet, ob die Kontur gefertigt werden kann.
Sonderkontur eindeutig skizzieren und beschriften
Arbeiten Sie mit einer einfachen Skizze der fertigen Einbausituation und kennzeichnen Sie innen, außen, links und rechts. Ergänzen Sie Maße oder Beobachtungen immer an der Stelle, auf die sie sich beziehen. Fotos aus gerader Perspektive helfen, Anschlüsse, Bodenaufbau und benachbarte Bauteile später richtig zuzuordnen; sie ersetzen aber keine eindeutig beschrifteten Angaben.
Halten Sie außerdem fest, welche Tür- oder Beschlagkonfiguration Sie prüfen. Viele Aussagen ändern sich mit Öffnungsrichtung, Teilung oder Einbauzone. Wie Sie die Messpunkte an der Nische festlegen, erläutert die passende Vertiefung Messpunkte an der Nische festlegen. Wenn eine Angabe fehlt oder zwei Werte nicht zusammenpassen, wird nicht geschätzt oder gemittelt. Der offene Punkt wird markiert und vor Auswahl, Bestellung oder Montage mit den Unterlagen des konkreten Systems geklärt.
Entscheidungstafel
Welche Punkte und Funktionen gehören ins Konturblatt?
Ein belastbares Sondermaß entsteht aus einer klar beschrifteten Ansicht. Jeder Punkt erhält eine eindeutige Position, jedes Maß einen Start- und Endpunkt. Die Zeichnung zeigt außerdem, welche Seite innen, außen, links und rechts ist.
| Prüffeld | Beobachtung | Nächster Schritt | Stoppsignal |
|---|---|---|---|
| Bezugsseite | fertige Boden- oder Wandkante | alle Höhen und Breiten beziehen sich auf dieselbe Linie | wechselnde oder unklare Bezugspunkte |
| Konturpunkte | Ecken, Schräge, Ausschnitt | jede Richtungsänderung erhält einen eigenen Messpunkt | fehlende Diagonale oder nicht geschlossene Kontur |
| Türfunktion | Anschlag, Griff, Bewegungsraum | Glasform und Türbewegung werden gemeinsam geprüft | Kollision mit Dachschräge oder Einbauten |

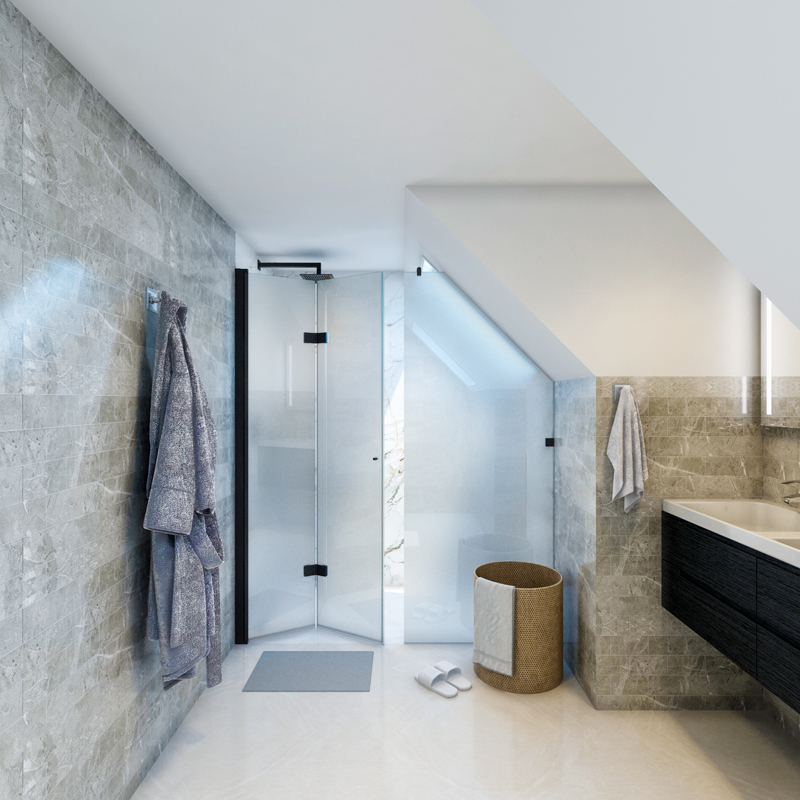

Wie erfassen Sie eine Dachschräge?
Zeichnen Sie die Öffnung so, wie sie von außen vor der Dusche zu sehen ist, und kennzeichnen Sie diese Blickrichtung. Dadurch bleiben links und rechts eindeutig. Messen Sie die Höhe an beiden Seiten sowie den Beginn und das Ende der Schräge. Eine einzelne schräge Länge reicht nicht, weil ihre Lage im Rechteck sonst offenbleibt.
Ergänzen Sie Kontrollmaße, mit denen sich die Geometrie nachvollziehen lässt. Dazu können Gesamtbreite, Gesamthöhe und eine passende Diagonale gehören. Welche Kontrollmaße benötigt werden, hängt von der Kontur und vom gewählten System ab. Die Zeichnung bereitet die technische Prüfung vor und ist noch keine Fertigungsfreigabe, also keine Freigabe zur Herstellung.
Wie verorten Sie einen Ausschnitt?
Ein Ausschnitt für Sockel, Vormauerung oder andere feste Bauteile wird mit Breite, Höhe und Abstand zu mindestens zwei eindeutigen Bezugskanten beschrieben. Runden oder unregelmäßige Formen benötigen zusätzliche Punkte. Fotografieren Sie den Bereich frontal und seitlich, damit Tiefe und angrenzende Oberflächen erkennbar bleiben.
Prüfen Sie, ob der Ausschnitt nur die Glaskontur betrifft oder auch Beschlag, Profil oder Dichtung beeinflusst. Ein optisch kleiner Versprung kann an einer Anschlusszone technisch relevant sein. Deshalb wird die Lage des Türblatts bereits vor der Konturfreigabe festgelegt. Wie Sie Griff und Beschlag bei einem Sondermaß prüfen, erläutert die passende Vertiefung Griff und Beschlag bei Sondermaß prüfen.
Kontrollmaße sichtbar vergleichen
Vergleichen Sie die Summe von Teilmaßen mit dem zugehörigen Gesamtmaß. Stimmen die Werte nicht überein, wird nicht gemittelt, sondern erneut gemessen. Kennzeichnen Sie jede Maßlinie in der Skizze; lose Zahlen ohne Bezug sind später nicht prüfbar.
Messen Sie nur an fertigen Oberflächen. Fehlende Fliesen, Bodenaufbauten oder Abdeckungen verändern die spätere Kontur. Wenn die Einbausituation noch nicht fertig ist, dokumentieren Sie den Stand und verschieben das verbindliche Aufmaß.
Sonderkontur vollständig beschrieben?
Dann können Sie Glas-Duschtüren nach Bauform, Maßbereich und Gestaltung vergleichen.
Glas-Duschtüren nach Maß auswählenWelche Glasstärke passt zur Kontur?
Für den dokumentierten Seitenumfang ist eine 8-mm-ESG-Ausführung als mögliche Variante vorgesehen; ob sie für die konkrete Serie und Sonderkontur passt, klären die Produktunterlagen. Prüfen Sie deshalb die Unterlagen der konkreten Serie, bevor Sie Glasform, Abmessungen, Türteilung, Beschläge und Anschlüsse festlegen.
Fehlt eine eindeutige Produktzuordnung oder liegt die Kontur außerhalb der dokumentierten Möglichkeiten, ist eine individuelle technische Prüfung erforderlich.
Wie erkennen Sie Grenzen vor der Auswahl?
Unvollständige Kontur
Fehlende Punkte, Bezugslinien oder Kontrollmaße müssen vor jeder weiteren Prüfung ergänzt werden.
Unfertige Oberfläche
Rohbauwerte werden nicht stillschweigend in Fertigmaße umgerechnet.
Unklarer Türweg
Schräge und Ausschnitt müssen zusammen mit Anschlag, Griffseite und Bewegungsraum geprüft werden. Die nutzbare Durchgangsbreite bleibt dabei ein eigener Prüfpunkt.
Technische Machbarkeit
Fertigbarkeit und zulässige Kontur hängen vom gewählten System und der individuellen technischen Prüfung ab.
Nächster Fachschritt
Öffnungsbewegung als nächsten Schritt wählen
Wenn Sonderkontur und Anschlüsse beschrieben sind, wird geprüft, ob eine Pendel- oder nur außenöffnende Ausführung zum verfügbaren Bewegungsraum passt.
Pendel- und Schwingtüren unterscheidenWenn der Zugang zusätzlich geprüft werden muss, lesen Sie dazu die passende Vertiefung Durchgang bei Sondermaß planen.
